Thông số kỹ thuật xe nâng người 10m JLG Toucan 10E
- Chiều cao làm việc: 10.10 m
- Chiều cao sàn thao tác: 8.10 m
- Tầm với ngang: 3.38 m
- Tải trọng nâng: 200 kg
- Kích thước giỏ nâng: 0.7*0.9 m
- Chiều cao xe: 1.99 m
- Chiều rộng xe: 0.99 m
- Chiều dài xe: 2.82 m
- Vận tốc di chuyển: 5.5 km/h
- Khoảng sáng gầm xe: 10 cm
- Khoảng cách trục xe: 1.2 m
- Bán kính vòng quay ngoài: 1.99 m
- Bán kính vòng quay trong: 0.55 m
- Khả năng vượt dốc: 25 %
- Ắc quy: 24V – 240 AH
- Tải trọng xe: 2980 kg
Dựa vào thông số, xe nâng người 10m JLG Toucan 10E được sử dụng làm gì?
Cỗ máy này là giải pháp tối ưu cho những không gian chật hẹp nhất nhưng lại vướng nhiều vật cản bên dưới:
Khả năng “Vươn lên và Vượt qua” (Up and Over): Thông số giá trị nhất là tầm với ngang 3.38 m. Trụ chính sẽ nâng giỏ lên cao theo phương thẳng đứng, sau đó cần phụ (jib) sẽ vươn ngang ra. Thiết kế này giúp người thợ dễ dàng vươn qua các dãy kệ hàng siêu thị, băng chuyền sản xuất máy móc, hoặc các chướng ngại vật cố định trên sàn để sửa chữa hệ thống phía trên.
Luồn lách trong các lối đi siêu hẹp: Kích thước xe vô cùng ấn tượng với chiều rộng chỉ 0.99 m và bán kính vòng quay trong 0.55 m. Xe có thể xoay trở cực kỳ mượt mà trong các kho hàng lối đi hẹp (narrow aisle), đi lọt qua cửa đôi tòa nhà hoặc di chuyển trong các hành lang bệnh viện, khách sạn, nhà máy.
Hoạt động tĩnh lặng trong nhà (Indoor): Sử dụng ắc quy 24V – 240 AH, xe vận hành hoàn toàn bằng điện, không khí thải và không tiếng ồn.
Công việc chuyên dụng: Với tải trọng nâng 200 kg và giỏ kích thước nhỏ (0.7 x 0.9 m), xe được thiết kế cho 1-2 người thợ thực hiện các công tác bảo trì nhẹ nhàng như: sửa chữa điện, thay đèn, kiểm tra hệ thống PCCC, vệ sinh công nghiệp hoặc kiểm kê hàng hóa trên cao.
Những lưu ý quan trọng khi sử dụng xe nâng người
Làm việc trên cao là một trong những môi trường tiềm ẩn nhiều rủi ro nhất. Bất kể bạn sử dụng dòng xe nào (cắt kéo, boom lift hay trụ đứng như Toucan 10E), hãy luôn tuân thủ các nguyên tắc sống còn sau:
Lưu ý về tải trọng và nền bãi:
Kiểm tra sức chịu tải của mặt sàn: Hãy chú ý chiếc Toucan 10E này cực kỳ nhỏ gọn nhưng lại nặng tới 2.980 kg (gần 3 tấn) do phải có đối trọng giữ thăng bằng. Trọng lượng này dồn lên 4 bánh xe nhỏ rải trên diện tích hẹp, tạo ra áp lực nền rất lớn. Tuyệt đối không đưa xe lên các mặt sàn gạch men yếu, vỉa hè sụt lún, sàn nâng kỹ thuật hoặc các tấm nắp hầm ga chưa được kiểm định tải trọng.
Đảm bảo bề mặt làm việc bằng phẳng: Với khoảng sáng gầm xe chỉ 10 cm, xe chỉ được phép hoạt động trên nền bê tông phẳng, nhẵn (như nền epoxy nhà xưởng).
Lưu ý về trang bị và hành vi của người vận hành:
Bắt buộc đeo dây đai an toàn toàn thân (Full-body harness): Dây đai phải được móc vào đúng điểm neo (lanyard anchorage point) do nhà sản xuất hàn sẵn trên lồng thao tác. Không móc dây đai vào lan can xung quanh hoặc các cấu trúc bên ngoài xe.
Giữ hai chân vững trên mặt sàn của giỏ: Tuyệt đối không được sử dụng thang, ghế, bục gỗ đặt bên trong giỏ để trèo lên cao hơn. Không đứng, ngồi hoặc nhoài người ra ngoài lan can bảo vệ.
Không làm việc khi có gió bão hoặc gần đường dây điện: Nếu làm việc ngoài trời (với các xe được phép), phải hạ cần khi sức gió vượt quá giới hạn an toàn ghi trên xe. Giữ khoảng cách an toàn tối thiểu với các đường dây điện cao thế theo quy định.
Lưu ý về thiết bị:
Kiểm tra (Checklist) trước mỗi ca làm việc: Kiểm tra tình trạng ắc quy (tránh sập nguồn khi đang ở trên cao), lốp xe, mức dầu thủy lực, và quan sát xem có dấu hiệu rò rỉ nào dưới gầm xe không.

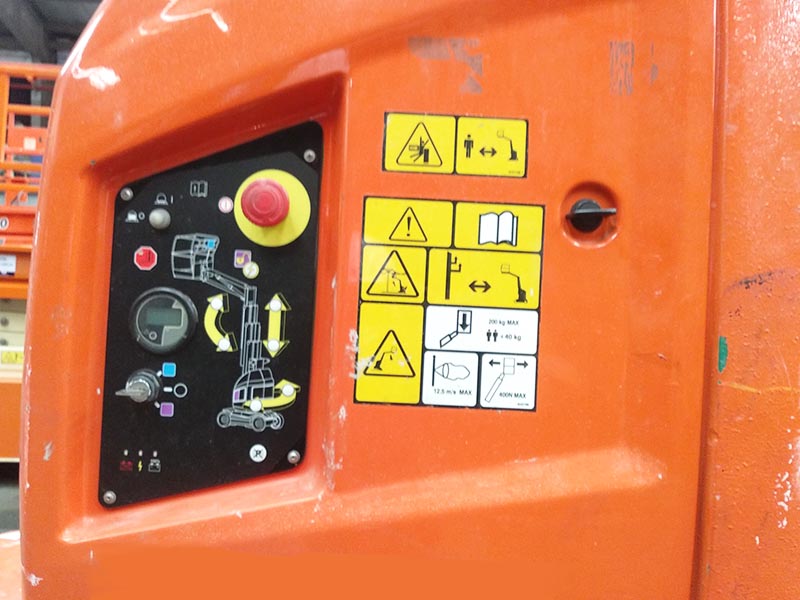

Thử các chức năng an toàn khẩn cấp: Luôn đảm bảo nút dừng khẩn cấp (Emergency Stop) và hệ thống hạ khẩn cấp (Emergency Lowering – dùng để đưa người xuống khi xe mất điện hoàn toàn) đang hoạt động tốt trước khi nâng lên cao.

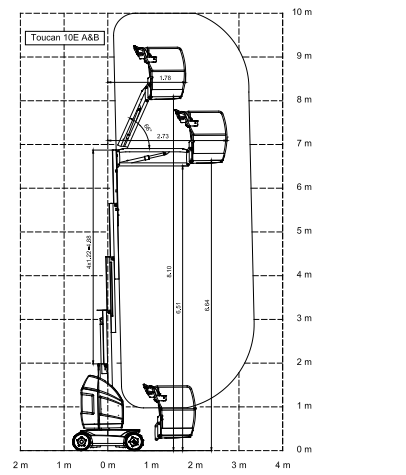

Bảng tải xe nâng người 10m JLG Toucan 10E

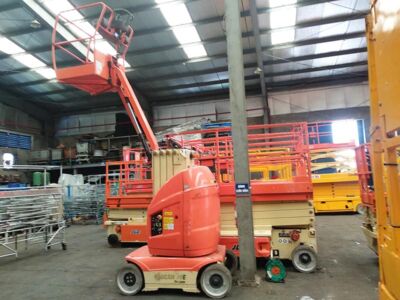

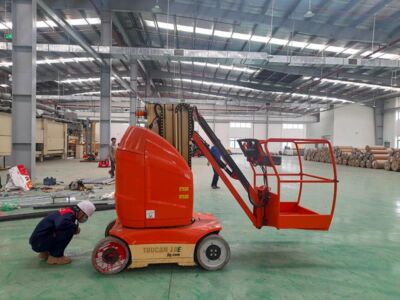

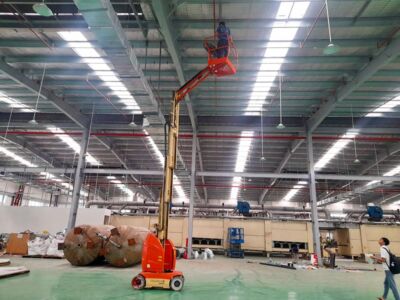

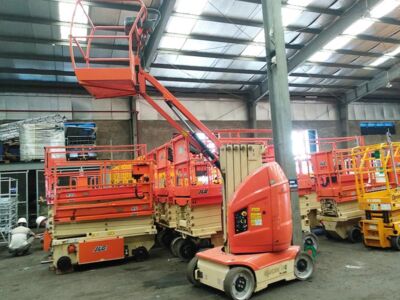

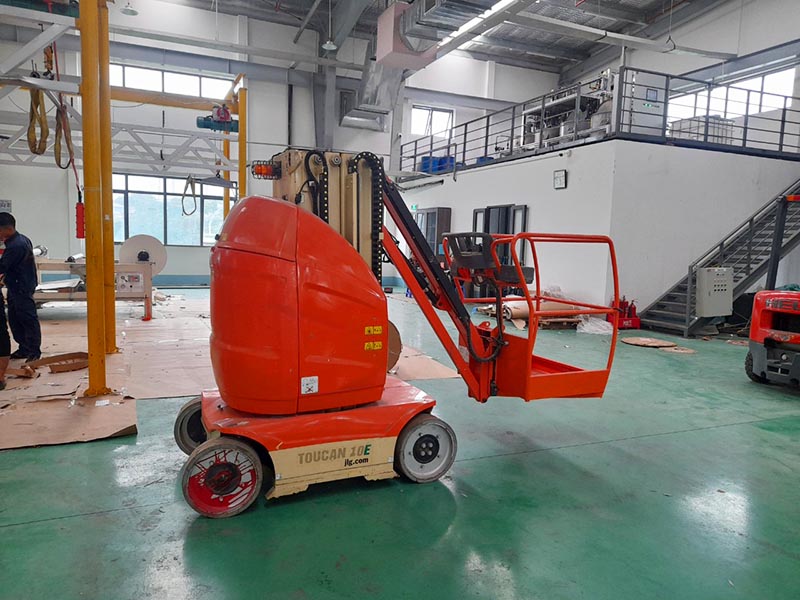

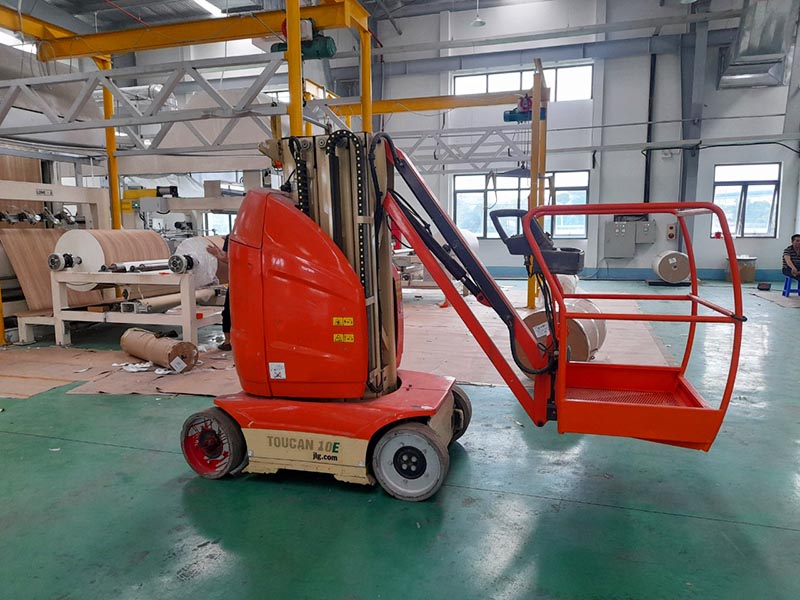

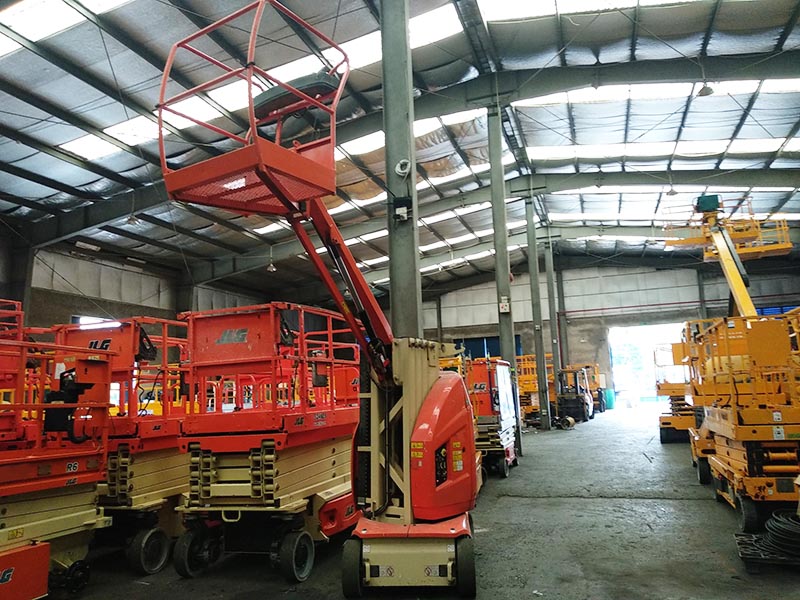

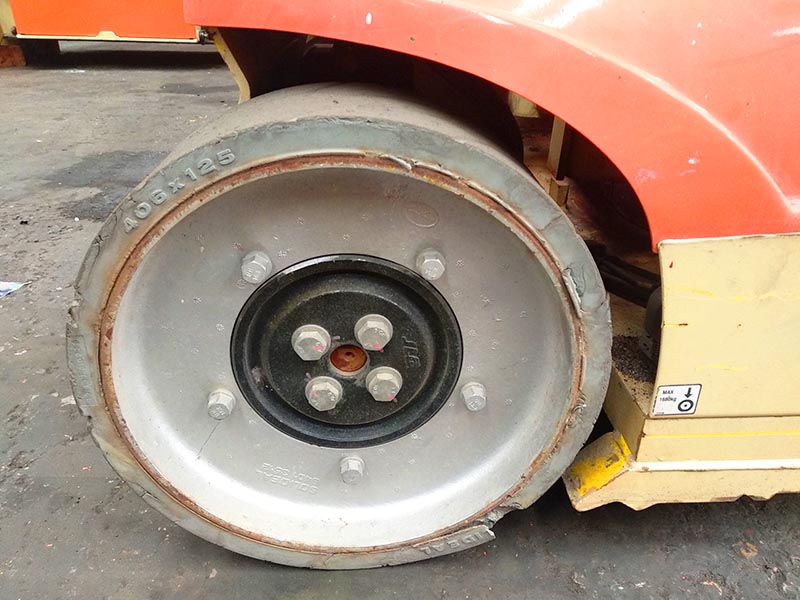

Hình ảnh xe nâng người 10m JLG Toucan 10E
