Thông số kỹ thuật xe nâng hàng chạy dầu 24 tấn Komatsu FD240-6 Specs
- Tải trọng nâng tối đa: 24.000 kg
- Chiều cao nâng tối đa: 3.000 mm
- Tâm tải trọng: 1.220 mm
- Bán kính quay nhỏ nhất: 5.850 mm
- Chiều dài tổng thể: 9.040 mm
- Chiều rộng tổng thể: 3.095 mm
- Chiều cao tổng thể: 3.800 mm
- Chiều cao hạ trụ nâng: 3000 mm
- Kích thước càng nâng: 90/310/2190 mm
- Loại nhiên liệu: Diesel
- Tự trọng xe: 33.400 kg
Xe nâng hàng chạy dầu 24 tấn Komatsu FD240-6 được sử dụng làm gì?
Với tự trọng lên tới 33.4 tấn (tổng trọng lượng cả xe và hàng khi nâng tối đa lên đến gần 60 tấn), chiếc xe này chuyên trị các môi trường khắc nghiệt nhất:
Logistics Cảng biển & Container: Đây là ứng dụng phổ biến nhất. Xe dùng để nâng hạ container 20 feet (loại có hàng nặng) hoặc bốc xếp các kiện hàng rời (Breakbulk) siêu trường siêu trọng từ tàu biển lên bãi tập kết.
Công nghiệp Sắt thép & Đúc kim loại: Nâng hạ các cuộn thép tấm (Steel Coils) nặng từ 15–20 tấn, các tấm phôi thép khổng lồ hoặc dầm thép chữ I cỡ lớn. Bộ càng dài gần 2.2 mét giúp gắp trọn các kiện hàng rộng một cách an toàn.
Khai thác mỏ & Chế tác đá: Di chuyển các khối đá Granite, Marble nguyên khối nặng hàng chục tấn từ bãi khai thác về xưởng xẻ.
Năng lượng & Xây dựng hạ tầng: Nâng hạ các máy biến áp trạm cao áp, cấu kiện điện gió hoặc các đoạn dầm cầu bê tông dự ứng lực trong thi công cao tốc.
Môi trường hoạt động: Với chiều rộng hơn 3 mét và bán kính quay gần 6 mét, xe chỉ có thể làm việc tại các bến cảng hoặc sân bãi ngoài trời có nền bê tông cốt thép mác cao đặc biệt dày để tránh sụt lún và vỡ nền.
Ưu điểm vượt trội của Komatsu FD240-6
Tại sao giới công nghiệp nặng lại coi đây là dòng xe “vua” trong phân khúc 24 tấn?
Độ bền bỉ “Nồi đồng cối đá”: Khung gầm của Komatsu Series -6 được chế tạo bằng thép cường lực đặc biệt, có khả năng chống vặn xoắn và chịu mỏi cực tốt dưới áp lực của hàng chục tấn hàng hóa liên tục.
Hệ thống thủy lực siêu khỏe: Komatsu tự sản xuất hệ thống thủy lực cho riêng mình, giúp việc nâng hạ khối hàng 24 tấn diễn ra mượt mà, chính xác và cực kỳ an toàn, không có hiện tượng rung lắc hay tụt áp khi đang giữ tải.
Động cơ Diesel Komatsu mạnh mẽ: Khối động cơ này được thiết kế để tạo ra mô-men xoắn cực lớn ở vòng tua thấp, giúp xe có sức kéo lỳ lợm nhưng vẫn đảm bảo khả năng tiết kiệm nhiên liệu tối ưu cho một dòng xe hạng nặng.
Tâm tải trọng lý tưởng (1.220 mm): Ưu điểm này giúp xe xử lý các kiện hàng cồng kềnh tốt hơn hẳn các đối thủ cùng phân khúc vốn thường có tâm tải trọng ngắn hơn.
Tính thanh khoản và giữ giá: Thương hiệu Komatsu tại Việt Nam cực kỳ giữ giá. Sau nhiều năm sử dụng, nếu bạn có nhu cầu thanh lý, chiếc FD240-6 này vẫn luôn được các đơn vị cảng biển săn đón với giá rất cao.

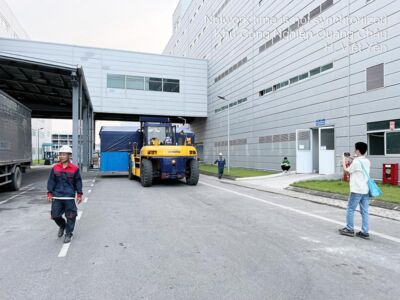

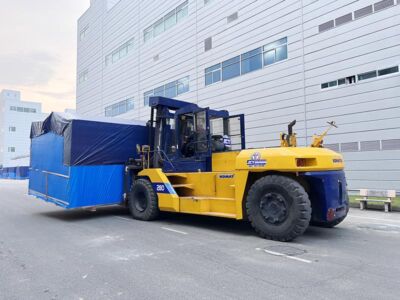

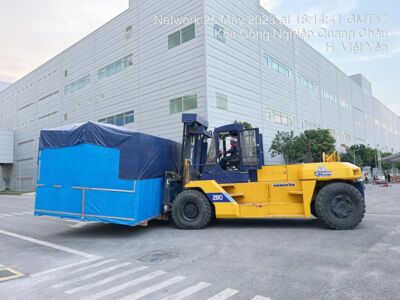

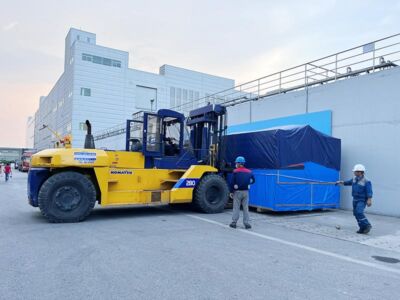

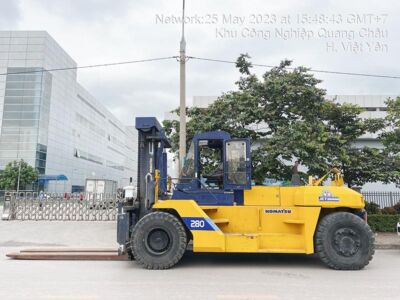

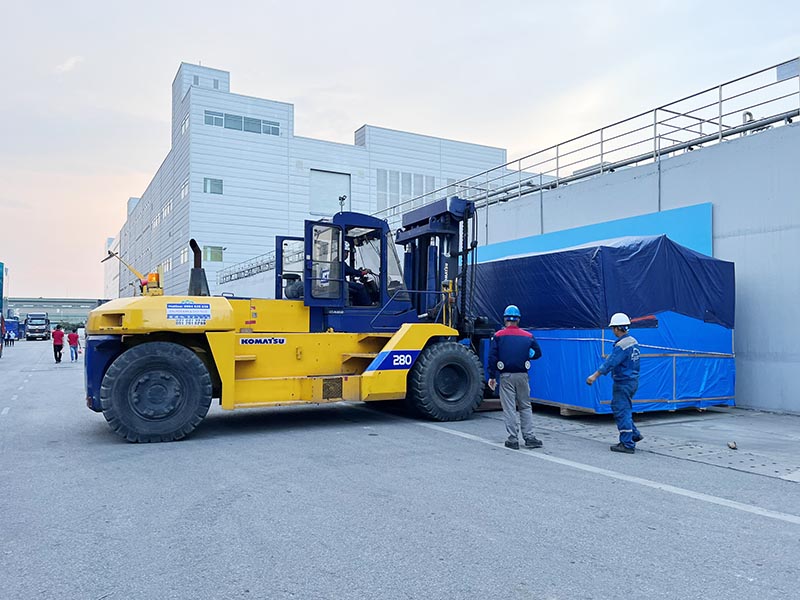

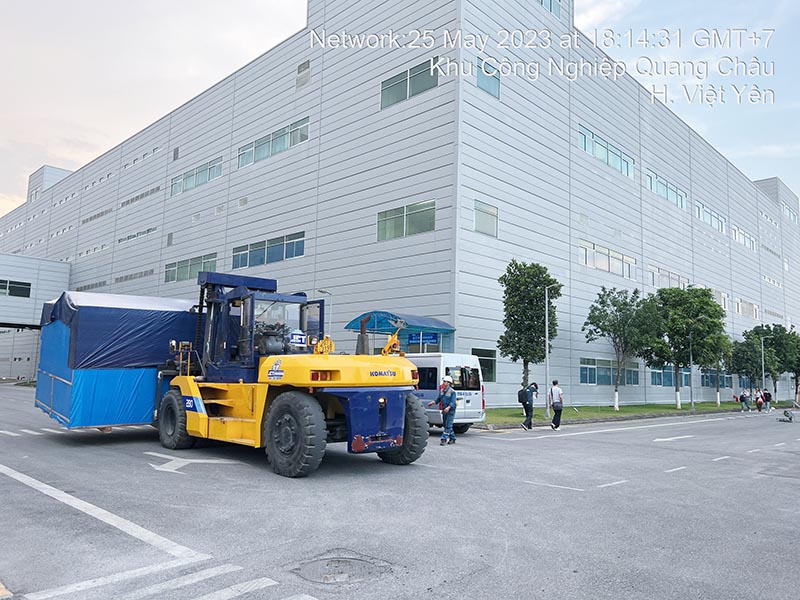

Hình ảnh xe nâng hàng chạy dầu 24 tấn Komatsu FD240-6
