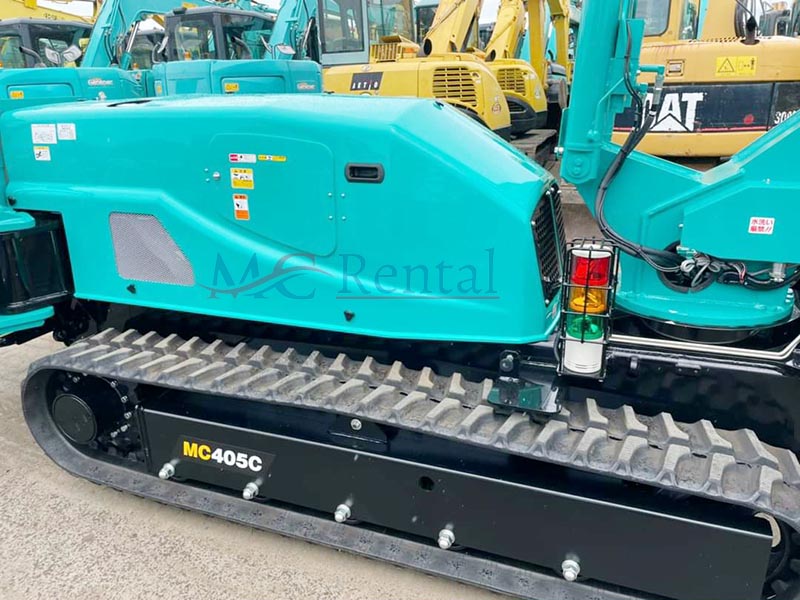

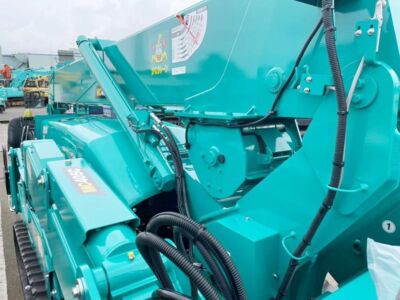

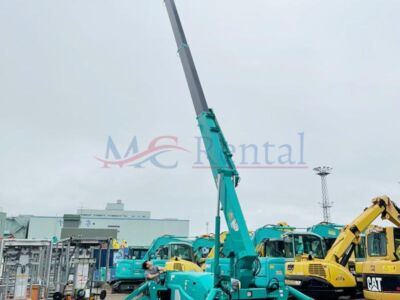

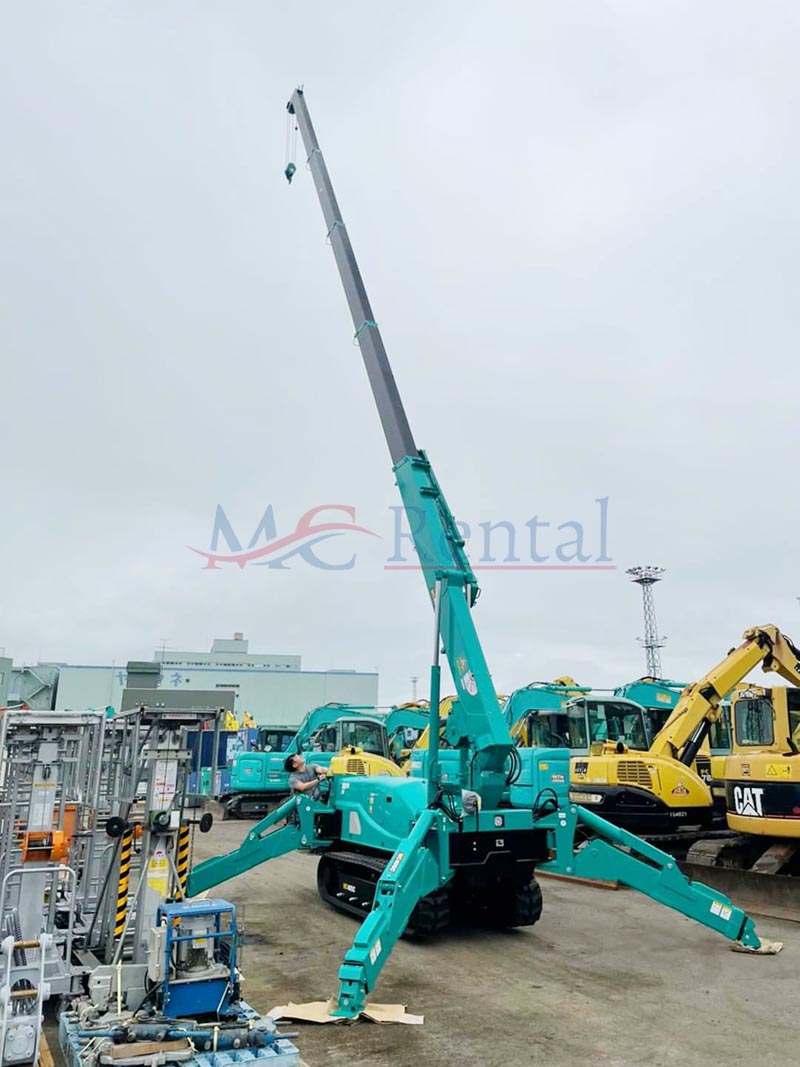

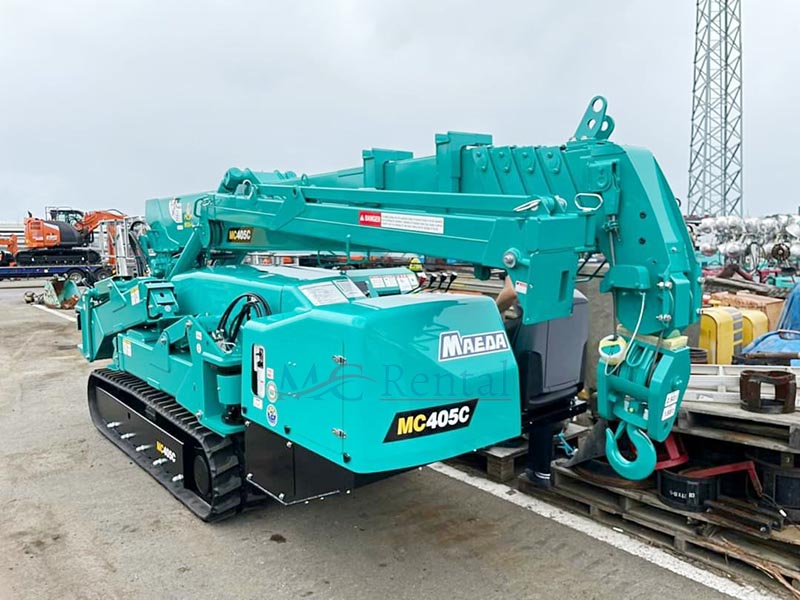

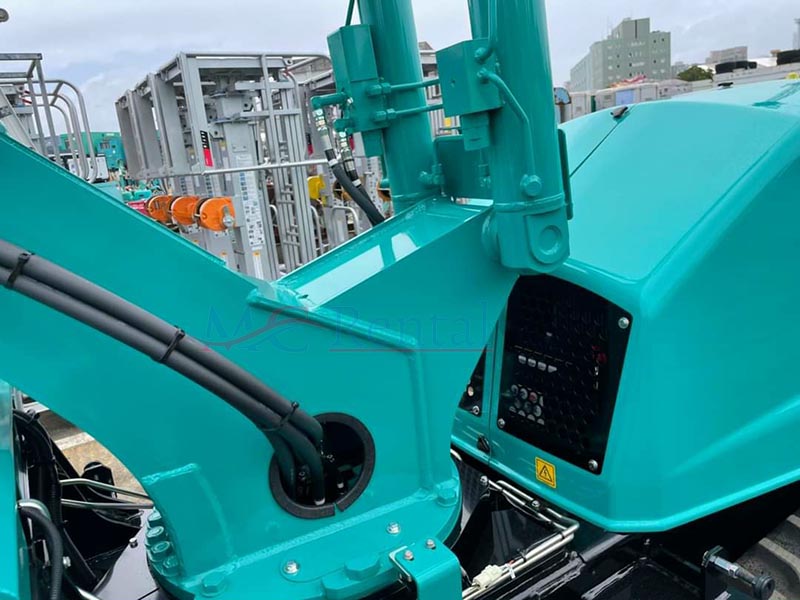

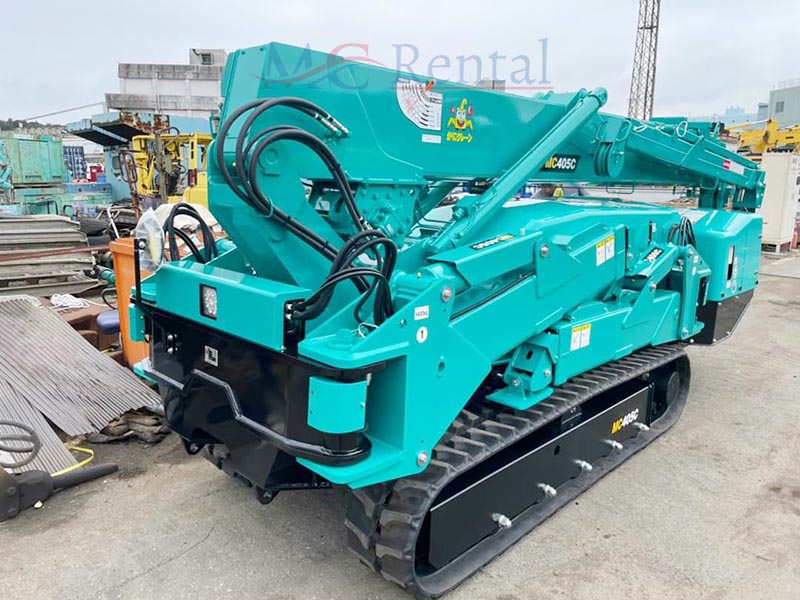

Thông số kỹ thuật Xe cẩu chân nhện Spider Crane 3.83 tấn Maeda MC405C-3 Specs
- Tải trọng nâng tối đa: 3.83 tấn
- Chiều cao nâng tối đa: 16.8 m
- Chiều dài cần chính: 4.735 – 16.475 m

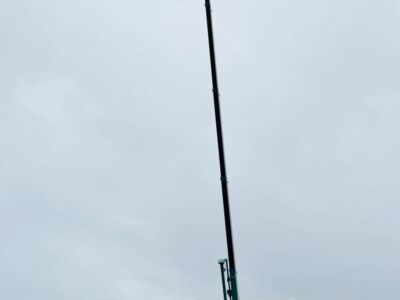

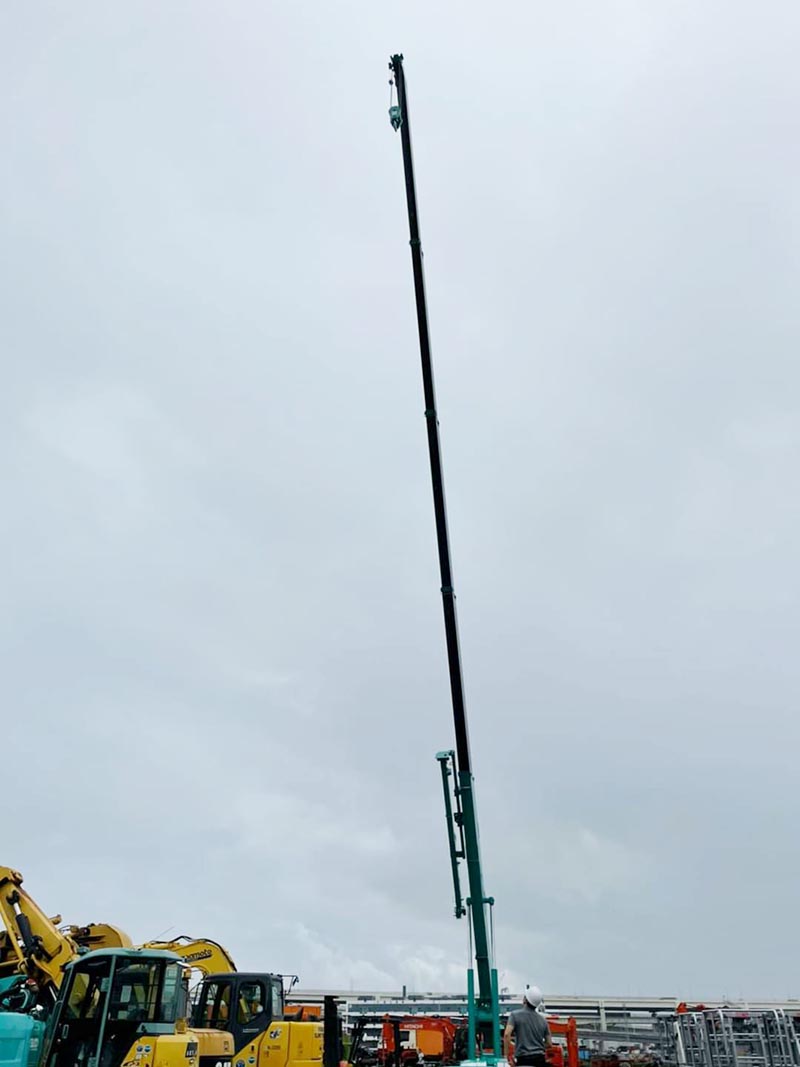

- Chiều cao nâng tối đa (With fly Jib): 20.7 m
- Khả năng nâng tối đa: 3.83t x 2.7m
- Bán kính làm việc lớn nhất: 16m x 0.21t
- Chiều dài xe: 4.980 mm
- Chiều rộng xe: 1.380 mm
- Chiều cao xe: 1.980 mm
- Khoảng cách trục bánh xích trước – sau: 2.100 mm
- Chiều rộng bánh xích: 320 mm
- Model động cơ: YANMAR 3TNV88F-EPMB
- Tốc độ di chuyển: 0 ~ 2.9 Km/h
- Khoảng cách bên trong 2 dải bánh xích: 740 mm
- Khoảng cách bên ngoài 2 dải bánh xích: 1.380 mm
- Chiều cao dải bánh xích: 535 mm
- Khoảng sáng gầm xe: 215 mm
- Khoảng cách ra chân chống trước – sau: Max 6.076 mm, Mid 5.672 mm, Min 5.252 mm
- Khoảng cách ra chân chống trước: Max 5.829 mm, Mid 5.231 mm, Min 4.590 mm
- Khoảng cách ra chân chống sau: Max 5.441 mm, Mid 4.890 mm, Min 4.331 mm
- Dung tích bình nhiên liệu: 60 L
- Tự trọng xe: 5.600 kg
- Hệ thống di chuyển: Bánh xích bọc cao su
- Loại nhiên liệu: Diesel
Cẩu chân nhện Maeda MC405C-3 được làm những công việc gì?
Với chiều rộng 1.380 mm (vừa lọt qua cửa đôi công nghiệp), cần vươn tối đa 20.7 mét và sức nâng gần 4 tấn, cỗ máy này lấp đầy khoảng trống giữa cẩu nhện mini và cẩu lốp cỡ nhỏ:
Lắp đặt máy công nghiệp nặng trong không gian hẹp: Đây là thế mạnh tuyệt đối. Xe dễ dàng tiến vào các phân xưởng đã lợp mái, luồn lách giữa các dây chuyền đang hoạt động để cẩu thay thế động cơ, máy dập, hoặc các bồn hóa chất nặng 2-3 tấn mà cẩu lốp không thể chui vào được.
Thi công kết cấu thép và gác lửng: Rất được ưa chuộng để cẩu lắp các cấu kiện thép, vì kèo, xà gồ khi cải tạo nhà xưởng hiện hữu hoặc xây dựng các quán cafe, nhà hàng khung thép trong hẻm sâu.
Lắp đặt mặt dựng nhôm kính (Facade) khối lượng lớn: Có thể đưa lên nóc các tòa nhà cao tầng để cẩu vươn ra ngoài mép sàn, lắp đặt các tấm kính nguyên khối siêu lớn hoặc các lam chắn nắng nặng nề.
Bảo trì nhà máy nhiệt điện, lọc hóa dầu: Di chuyển linh hoạt qua các đường ống chằng chịt, sử dụng cần Fly Jib để vươn tới các góc khuất, phục vụ bảo dưỡng van, bơm bệ công nghiệp.
Những lưu ý “sống còn” khi sử dụng Maeda MC405C-3
Dù thuộc họ “nhện”, nhưng với tự trọng lên tới 5.6 tấn, việc vận hành chiếc Maeda MC405C-3 đòi hỏi sự cẩn trọng cực kỳ cao. Dưới đây là những cảnh báo anh cần đưa vào bài viết:
| Rủi ro tiềm ẩn | Phân tích từ thông số kỹ thuật | Biện pháp xử lý và an toàn |
| Sập gãy sàn bê tông | Tự trọng xe là 5.600 kg (5.6 tấn). Khi cẩu hàng nặng, toàn bộ tải trọng (hơn 8-9 tấn) sẽ dồn xuống 4 chân nhện. | Nếu đưa xe lên các tầng lầu để thi công, bắt buộc phải có kỹ sư kết cấu đánh giá sức chịu tải của mặt sàn bê tông. Phải dùng dầm thép hoặc gỗ chịu lực lót dưới chân chống để phân tán lực, tránh đâm thủng sàn. |
| Ngộ độc khí thải | Xe sử dụng động cơ Diesel YANMAR (Dung tích bình 60 lít). | Khi đưa cẩu vào làm việc trong môi trường kín (tầng hầm, phòng sạch, xưởng đóng kín cửa), bắt buộc phải lắp ống ruột gà dẫn khí xả ra ngoài, hoặc sử dụng quạt thông gió công suất lớn để tránh ngộ độc khí CO cho công nhân. |
| Không gian bung chân | Khoảng cách ra chân tối đa lên tới gần 6 mét (6.076 x 5.829 mm). | Dù thân xe nhỏ, nhưng khi làm việc nó cần một mặt bằng vuông vức khoảng 6×6 mét để bung hết chân. Nếu vướng tường và phải thu hẹp chân (chế độ Mid hoặc Min), sức nâng của cẩu sẽ bị giảm đi rất nhiều. |
| Rơi rớt do quá tải ở tầm xa | Sức nâng 3.83 tấn chỉ có ở cự ly 2.7 mét. Khi vươn cần xa nhất 16 mét, xe chỉ nâng được 210 kg (0.21 tấn). | Đừng để con số “3.83 tấn” đánh lừa. Tài xế phải tuân thủ tuyệt đối biểu đồ tải và hệ thống cảnh báo LMI trên màn hình. Tuyệt đối không cẩu vật nặng 1 tấn ở khoảng cách mười mấy mét. |
| Phá hủy nền móng hoàn thiện | Bánh xích bọc cao su giúp xe đi lại êm ái, nhưng tự trọng 5.6 tấn khi xe bẻ lái (quay xích tại chỗ) lực ma sát rất lớn. | Nếu di chuyển trên sàn gạch men, sàn Epoxy sân bay hoặc trung tâm thương mại, nên lót các tấm ván ép hoặc di chuyển thẳng, hạn chế thao tác quay đầu tại chỗ để không làm bong tróc, vỡ gạch nền. |

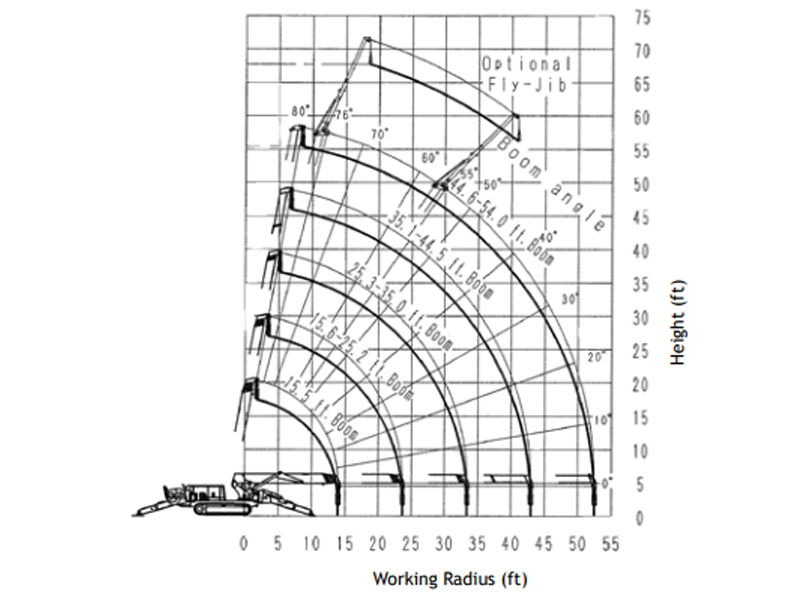

Bảng tải xe cẩu 3.83 tấn chân nhện Spider Crane 3.83 tấn Maeda MC405C-3
