Thông số kỹ thuật Xe cẩu bánh lốp 220 tấn ZOOMLION ZAT2200H853.2 specs

• Tải trọng nâng tối đa: 220 Tấn
• Tổng trọng lượng xe (Không bao gồm đối trọng): 55 Tấn
• Chiều cao nâng tối đa của cần chính: 80 m (Góc nâng cần -0.5 ~ 83*)
• Chiều cao nâng tối đa cần Jib: 100 m ~ 110 m (80 m main boom + 20 m jib (extension 2 + jib section 1 + jib section 2)/ 80 m main boom + 30 m jib (extension 1 + extension 2 + jib section 1 + jib section 2)
• Tầm với ngang tối đa: 66 m
• Số đốt cần: 8 đốt
• Chiều dài cơ sở xe: 16.150 mm
• Chiều rộng cơ sở xe: 3.000 mm
• Chiều cao cơ sở xe: 4.000 mm
• Tốc độ tời chính tối đa: 120 m/phút
• Khối lượng đối trọng: 72 Tấn
• Khoảng cách ra chân: 8.300 mm
• Khoảng cách 2 chân trước – sau: 9.200 mm
• Khả năng leo dốc: 45%
• Vận tốc tối đa: 80 km/h
• Bán kính vòng quay nhỏ nhất: 18.400 mm
• Mức tiêu thụ nhiên liệu: 82 Lít/ 100Km
• Loại động cơ: Diesel Weichai

Ứng dụng thực tế của xe cẩu ZOOMLION 220 Tấn (ZAT2200H853.2)

Chiếc cẩu này là giải pháp toàn diện cho các hạng mục thi công trên cao và siêu nặng:

• Lắp đặt thiết bị công nghiệp nặng (Heavy Machinery Installation): Đây là lĩnh vực thiết bị này phát huy tối đa sức nâng 220 tấn (ở bán kính gần). Thường được sử dụng để cẩu hạ cụm máy phát điện, tuabin, bồn phản ứng hóa chất, lò hơi công nghiệp (boiler) hoặc định vị các máy ép thủy lực hàng trăm tấn vào mố móng thiết kế trong nhà máy.

• Thi công và bảo dưỡng điện gió (Wind Power Projects): Với tổng chiều cao nâng lên tới 110m (80m cần chính + 30m cần Jib), xe cẩu này cực kỳ lý tưởng để phục vụ công tác bảo dưỡng tuabin điện gió trên bờ, thay thế cánh quạt, hoặc cẩu lắp các hộp số (gearbox), vỏ máy phát (nacelle) ở độ cao tương đương tòa nhà 30 tầng.

• Xây dựng cầu đường và hạ tầng giao thông: Tầm với ngang tối đa 66m cho phép xe đỗ ở vị trí an toàn trên bờ hoặc mặt đường cứng để lao các nhịp dầm cầu bê tông dự ứng lực, dầm thép khẩu độ lớn vượt sông, vượt cao tốc.

• Lắp dựng cấu kiện siêu cao tầng & Cẩu tháp: Cẩu hệ thống kết cấu thép mái vòm cho sân vận động, trung tâm triển lãm. Đồng thời, đây cũng là “cẩu mẹ” đắc lực để tháo dỡ hoặc lắp dựng các cẩu tháp (Tower Crane) tải trọng lớn tại các siêu dự án.

Những lưu ý kỹ thuật sống còn khi sử dụng cẩu 220 Tấn

Để vận hành an toàn một thiết bị có tổng trọng lượng lên tới 127 tấn (55 tấn xác xe + 72 tấn đối trọng), quy trình kiểm soát kỹ thuật phải tuân thủ nghiêm ngặt các yếu tố sau:

A. Bài toán chịu tải nền móng (Ground Bearing Capacity)

• Áp lực dồn lên 4 chân chống (khoảng cách 8.3m x 9.2m) khi cẩu hàng nặng là cực kỳ lớn. Tuyệt đối không vận hành trên nền đất tự nhiên.

• Biện pháp thi công: Bắt buộc phải lu lèn nền móng đạt hệ số K tiêu chuẩn, đồng thời sử dụng các tấm kê lót chân cẩu (Steel Crane Mats) kích thước lớn để phân tán lực, chống sụt lún dẫn đến lật cẩu.

B. Tuân thủ tuyệt đối Biểu đồ tải (Load Chart)

• Cần nhớ rằng tải trọng “220 tấn” chỉ đạt được ở bán kính khoảng 3m với cấu hình thu gọn cần. Khi vươn cần chính ra 80m hoặc tầm với ngang đạt 66m, sức nâng sẽ giảm xuống chỉ còn một vài tấn.

• Mọi kỹ sư hiện trường phải tính toán trừ hao trọng lượng của cáp tải, cụm mỏ cẩu (hook block) và ma ní trước khi quyết định thực hiện mã cẩu.

C. Kế hoạch Logistics và Lắp ráp (Assembly/Disassembly)

• Với khối lượng đối trọng 72 tấn và các đoạn cần Jib phụ trợ, chiếc xe (vận tốc 80 km/h) chỉ có thể tự di chuyển phần thân cơ sở (55 tấn).

• Để thi công, nhà thầu cần bố trí một đội xe đầu kéo (trailer) để chở đối trọng và một xe cẩu phụ (khoảng 25 – 50 tấn) đi kèm để hỗ trợ lắp ráp đối trọng và cần phụ cho ZAT2200H853.2 trước khi vào việc.

D. Cảnh báo không gian thi công và sức gió

• Không gian quay toa: Bán kính vòng quay nhỏ nhất lên tới 18.4m, đòi hỏi mặt bằng công trường phải cực kỳ rộng rãi. Phải tính toán kỹ góc quay đuôi xe (chứa 72 tấn đối trọng) để không va quệt vào công trình hiện hữu.

• Gió trên cao: Khi làm việc ở độ cao trên 80m – 110m, tiết diện cản gió của kiện hàng là rất lớn. Bắt buộc phải theo dõi đồng hồ đo tốc độ gió (Anemometer) trên cabin; dừng thi công ngay lập tức nếu sức gió vượt ngưỡng an toàn của nhà sản xuất.

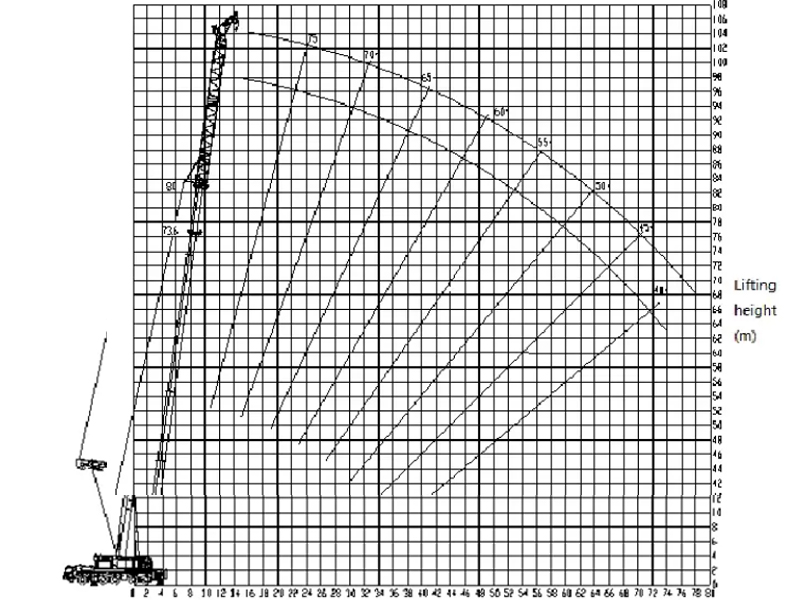

Bảng tải xe cẩu bánh lốp 220 tấn ZOOMLION ZAT2200H853.2

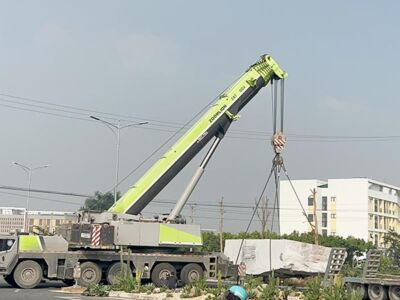

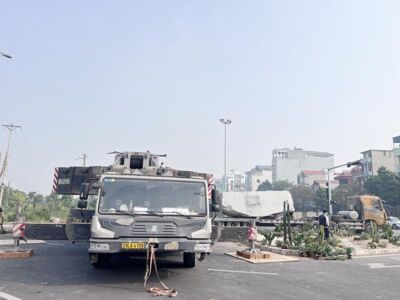

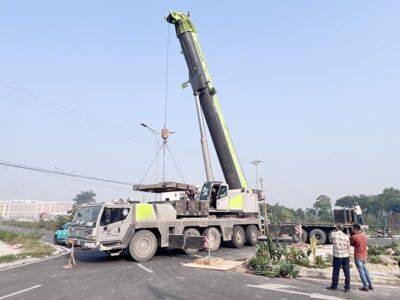

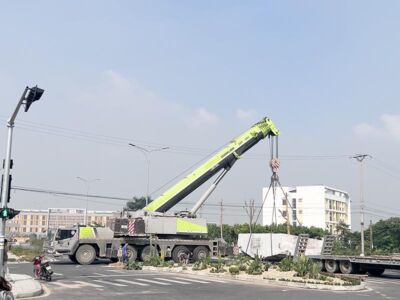

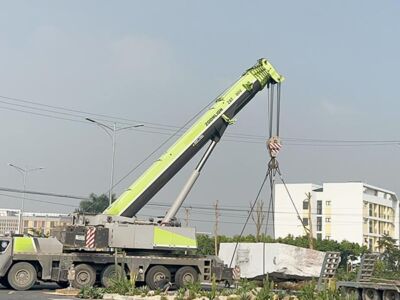

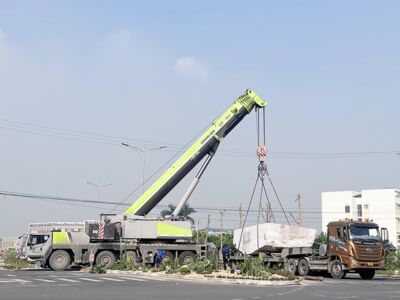

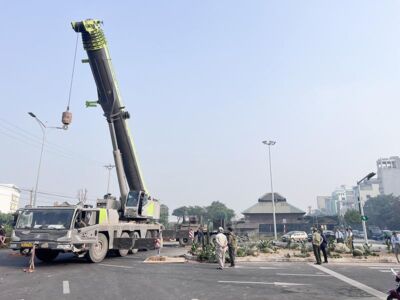

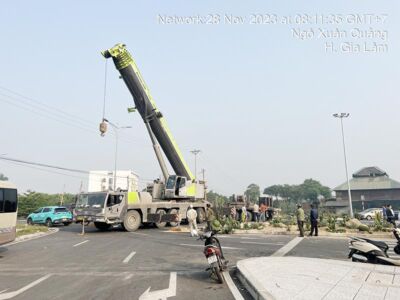

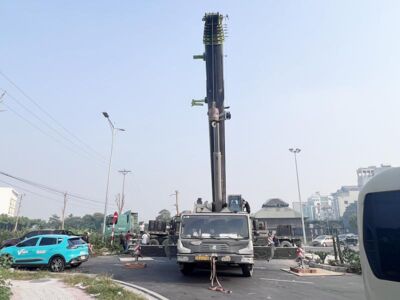

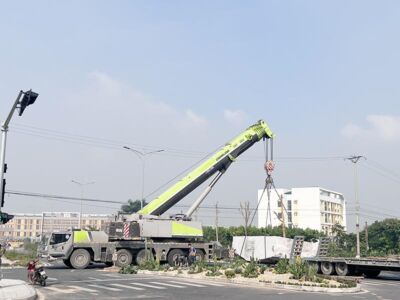

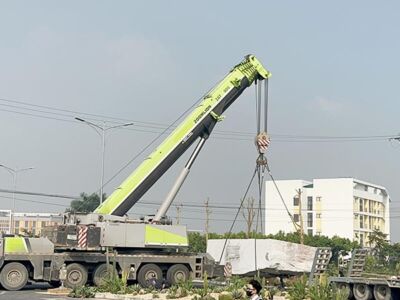

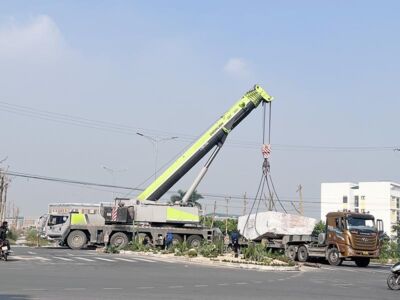

Hình ảnh Xe cẩu bánh lốp 220 tấn ZOOMLION ZAT2200H853.2
