Thông số kỹ thuật Xe cẩu bánh lốp 160 tấn LIEBHERR LTM1160 specs
- Tải trọng nâng tối đa: 160 tấn
- Chiều dài cần chính: 10.8 ~ 62 m
- Chiều cao nâng tối đa của cần chính: 62 m
- Chiều cao nâng tối đa: 101 m (Main boom 61.2m, 54t counterweight, fully extended main boom (m) + 19 m jib (m))
- Tầm với ngang tối đa: 78 m
- Số đốt cần: 6 đốt
- Chiều dài cơ sở xe: 15.668 mm
- Chiều rộng cơ sở xe: 2.850 mm
- Chiều cao cơ sở xe: 4.000 mm
- Tự trọng xe (không kèm đối trọng): 72.000 Kg
- Khối lượng đối trọng: 54 t
- Khoảng cách ra chân: 8.306 mm
- Khoảng cách 2 chân trước – sau: 9.185 mm
- Khả năng leo dốc: 62.6 %
- Vận tốc tối đa: 85 km/h
- Bán kính vòng quay trong: 9.570 mm
- Bán kính vòng quay ngoài: 13.870 mm
- Loại động cơ: Diesel
Ứng dụng thực tế của LIEBHERR LTM 1160
Dòng cẩu này được coi là “ngựa thầu” cho các công trình đòi hỏi cả sức mạnh lẫn chiều cao:
Lắp đặt thiết bị tại các nhà máy công nghiệp nặng: Với tầm với ngang lên tới 78m, xe có thể đứng từ bên ngoài nhà xưởng để cẩu các cấu kiện như: cụm máy nén khí, lò hơi (boiler), bồn áp lực, hoặc các máy dập thân lớn vào sâu bên trong vị trí lắp đặt.
Thi công hạ tầng năng lượng (Điện gió và Điện mặt trời): Nhờ khả năng leo dốc 62.6%, LTM 1160 có thể di chuyển lên các khu vực đồi núi để lắp đặt trạm biến áp trung thế hoặc bảo dưỡng các tuabin điện gió tầm trung.
Xây dựng cao tầng và Cơ điện (MEP): Chiều cao nâng 101m (khi lắp thêm cần phụ 19m) cho phép xe đưa các hệ thống Chiller, tháp giải nhiệt, hoặc máy phát điện dự phòng lên nóc các tòa nhà khoảng 25-27 tầng một cách an toàn.
Lắp dựng và tháo dỡ cẩu tháp: Đây là thiết bị lý tưởng để lắp dựng các dòng cẩu tháp (Tower Crane) có sức nâng lớn tại các dự án chung cư cao cấp hoặc trung tâm thương mại, nhờ sự kết hợp giữa chiều dài cần chính 62m và tính cơ động cao.
Lao dầm cầu đường: Phù hợp để nâng hạ các nhịp dầm thép, dầm bê tông dự ứng lực trong thi công cầu vượt đô thị hoặc đường cao tốc.
Những lưu ý kỹ thuật quan trọng khi thuê xe cẩu 160 tấn
Khi lên phương án thi công (biện pháp thi công) cho dòng cẩu này, cần đặc biệt chú trọng các yếu tố sau:
Logistics vận chuyển đối trọng (Counterweight): Khối lượng đối trọng đầy đủ là 54 tấn. Xe không thể tự chở hết số đối trọng này khi lưu thông trên đường. Khi thuê, bạn cần tính toán chi phí và mặt bằng tập kết cho ít nhất 2-3 xe tải/xe đầu kéo đi kèm để chở đối trọng và các đoạn cần phụ (jib).
Khả năng chịu tải của nền đất (Ground Bearing Pressure): Mặc dù xe có hệ thống 5 trục giúp phân bổ tải trọng tốt khi di chuyển, nhưng khi vận hành với sức nâng lớn, áp lực lên 4 chân chống (khoảng cách 8.3m x 9.1m) là cực kỳ khủng khiếp. Bắt buộc phải thực hiện thí nghiệm nén tĩnh hoặc có giải pháp lu lèn nền móng và sử dụng tấm lót chân cẩu chuyên dụng (steel mats).
Không gian quay toa và vận hành: Với bán kính quay toa ngoài 13.87m và chiều dài xe hơn 15m, cần đảm bảo không gian hiện trường đủ rộng để xe xoay xở. Lưu ý khoảng cách an toàn với các đường dây điện cao thế xung quanh khi vươn cần tới 101m.
Biểu đồ tải (Load Chart): Tải trọng 160 tấn chỉ đạt được ở bán kính rất ngắn (thường dưới 3m). Cần yêu cầu đơn vị cho thuê cung cấp biểu đồ tải chi tiết ứng với từng cấu hình cần. Đặc biệt khi sử dụng cần phụ 19m, sức nâng sẽ giảm đáng kể theo góc nghiêng và độ vươn ngang.
An toàn và Nhân sự: * Đảm bảo xe có đầy đủ giấy kiểm định an toàn và bảo hiểm thiết bị.
Thợ vận hành phải có chứng chỉ chuyên môn cho dòng cẩu trên 100 tấn và có kinh nghiệm đọc biểu đồ tải trên màn hình điều khiển của Liebherr để xử lý các tình huống quá tải ảo hoặc gió lớn trên cao.

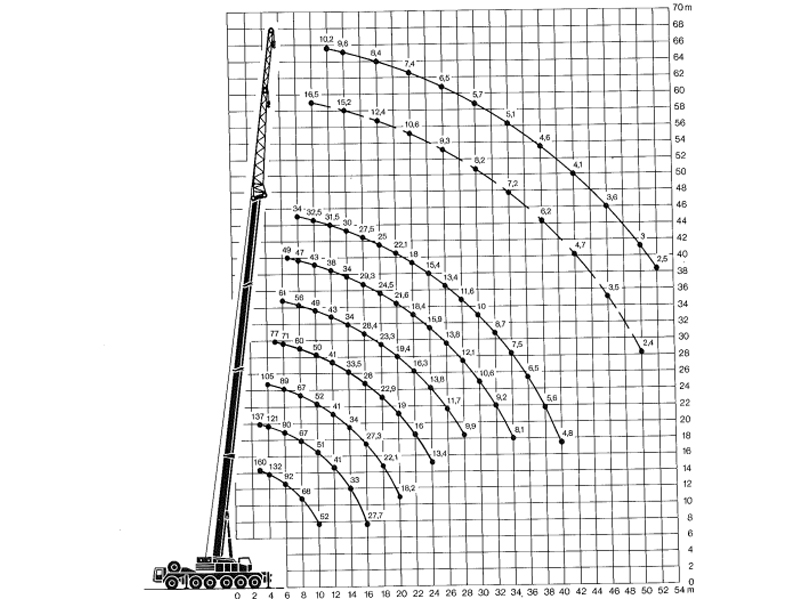

Bảng tải Xe cẩu bánh lốp 160 tấn LIEBHERR LTM1160

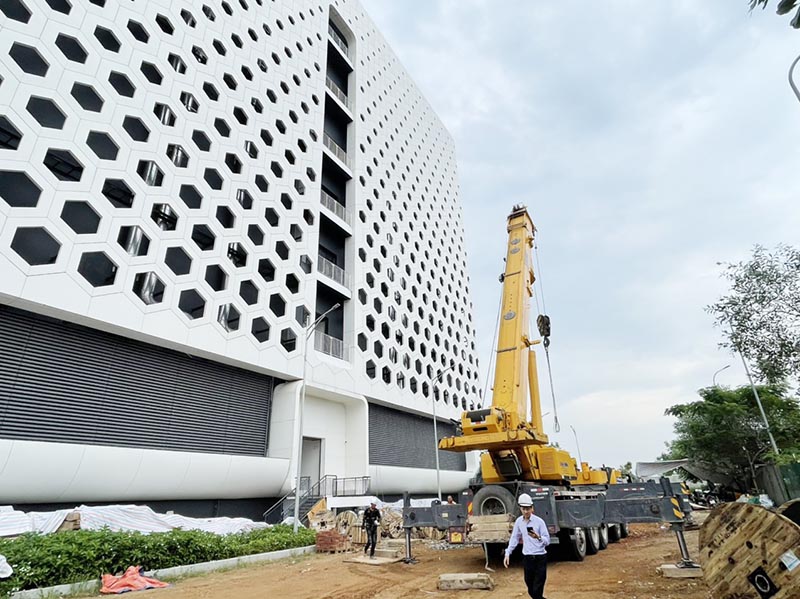

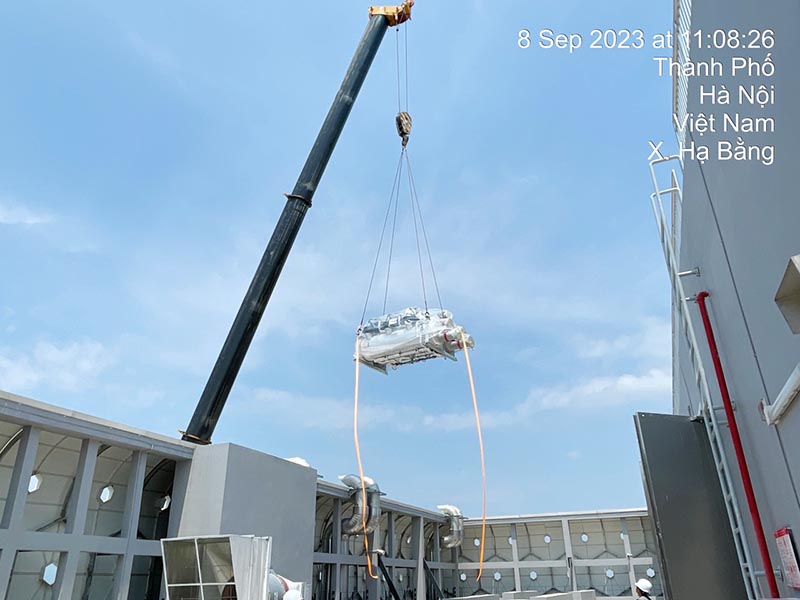

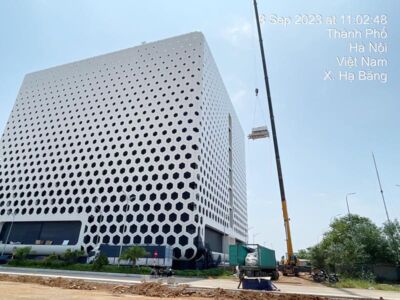

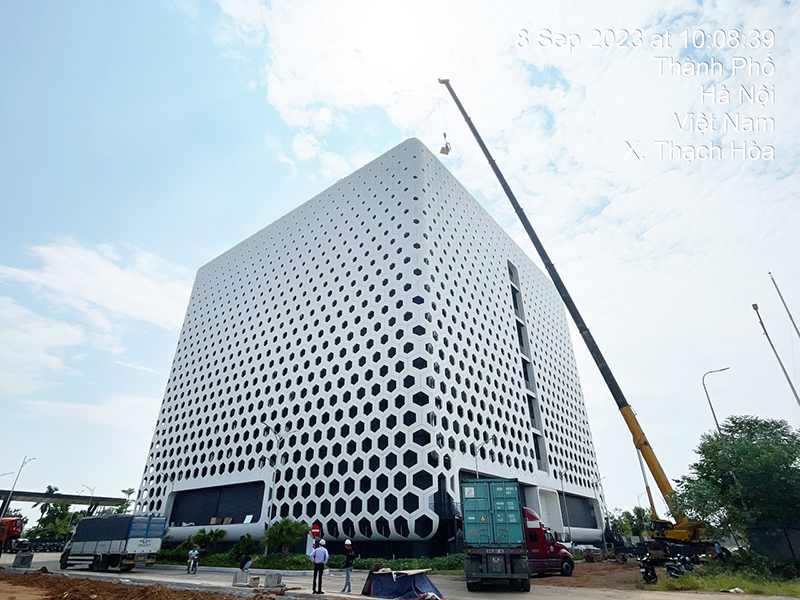

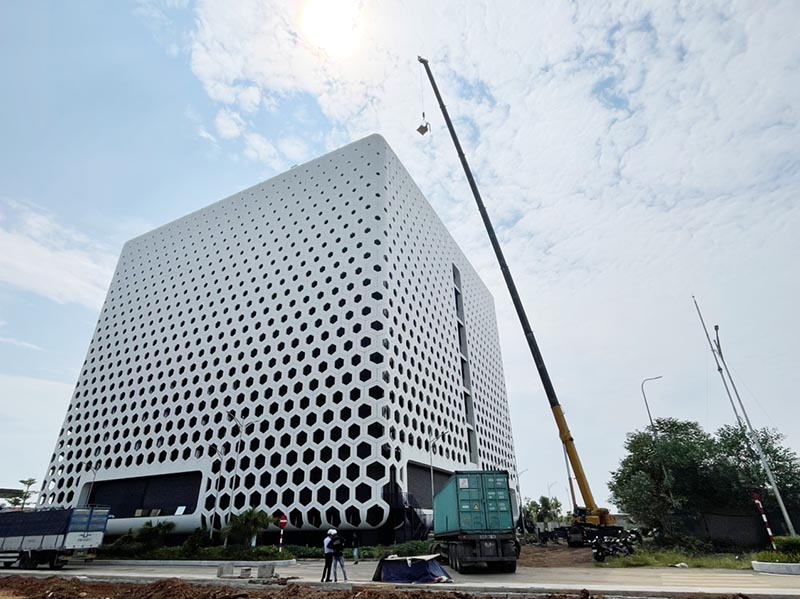

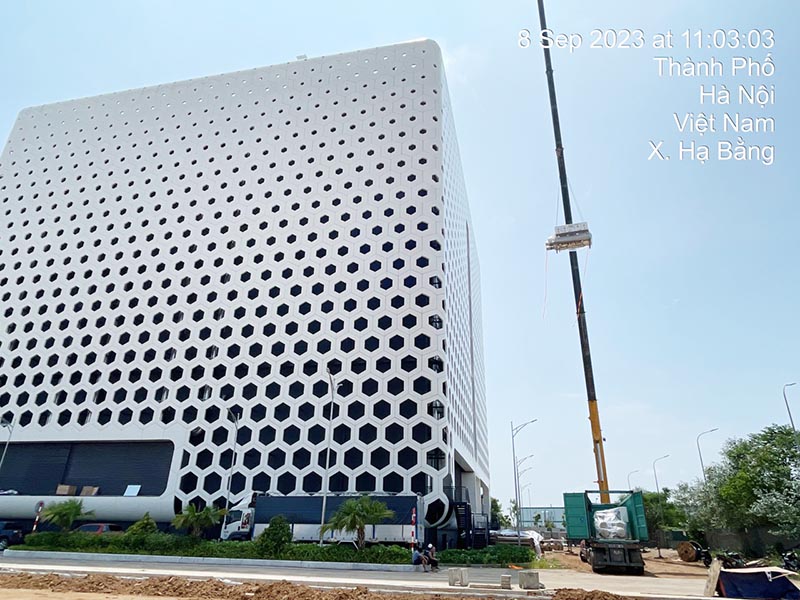

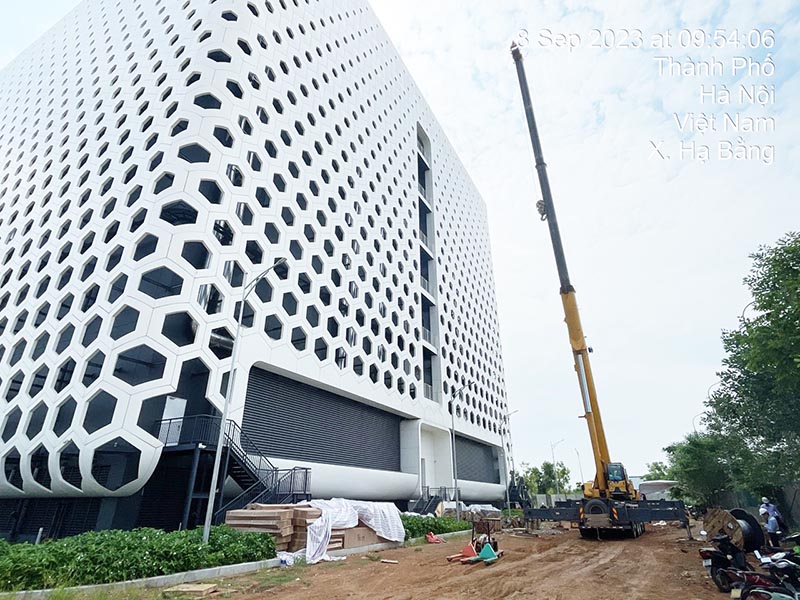

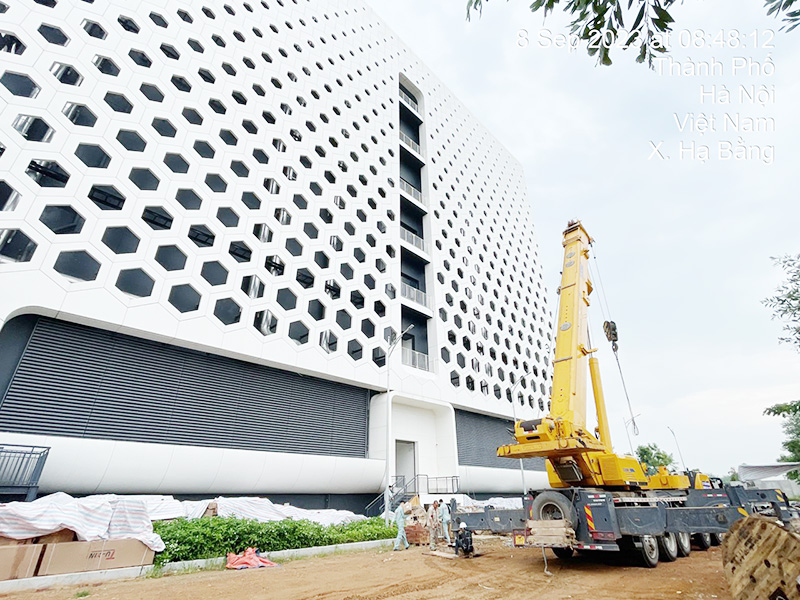

Hình ảnh xe cẩu bánh lốp 160 tấn LIEBHERR LTM1160
