Thông số kỹ thuật xe nâng người 17m chân nhện Genie TZ-50
- Chiều cao làm việc: 16.92 m
- Chiều cao sàn thao tác: 14.92 m
- Tải trọng nâng: 227 kg
- Kích thước sàn thao tác (D x R): 1.12 x 0.68 m
- Kích thước xe (D x R x C): 7.16 x 1.68 x 2.08 m
- Khoảng sáng gầm xe: 25 cm
- Khoảng cách trục: 7.04 m
- Tự trọng xe: 1996 kg
- Ắc quy: 6V (225 Ah)
- Loại nhiên liệu: Điện
Dòng xe Genie TZ-50 thực chất là loại xe nâng người cần gập kéo theo (Trailer-mounted Z-Boom Lift), được trang bị hệ thống 4 chân chống thủy lực vươn rộng ra xung quanh để giữ thăng bằng (nên thường được gọi nôm na là “chân nhện”).
Với thiết kế cần nâng dạng khớp gập chữ Z và cấu trúc rơ-moóc kéo theo, thiết bị này mang lại những ưu điểm cực kỳ đặc thù, khác biệt hoàn toàn với các dòng xe cắt kéo tự hành bạn đã tìm hiểu.
Ưu điểm nổi bật của xe nâng kéo theo Genie TZ-50
Tính cơ động và tiết kiệm chi phí vận chuyển tuyệt vời: Đây là ưu điểm lớn nhất. Với tự trọng chỉ 1996 kg, bạn có thể dễ dàng móc rơ-moóc của xe vào đuôi một chiếc ô tô bán tải (pickup) hoặc xe SUV để kéo từ công trình này sang công trình khác. Bạn không cần phải thuê xe tải sàn (xe phoọc) chuyên dụng đắt đỏ để vận chuyển như các dòng xe tự hành hạng nặng.
Khả năng thiết lập trên địa hình dốc, gồ ghề: Mặc dù không tự di chuyển được trên bùn lầy, nhưng khi đã vào vị trí, hệ thống 4 chân chống thủy lực độc lập sẽ tự động vươn ra và cân bằng thân xe. Kết hợp với khoảng sáng gầm 25 cm, xe có thể đỗ an toàn trên các địa hình dốc, bậc thềm hoặc nền đất không bằng phẳng.
Khả năng tiếp cận “Up and Over” (Vươn lên và vượt qua): Cần nâng dạng khớp gập chữ Z cho phép thợ thi công vươn lồng thao tác vượt qua các chướng ngại vật (như tường rào, mái sảnh, hàng cây, máy móc bên dưới) để tiếp cận điểm làm việc – điều mà xe cắt kéo thẳng đứng không thể làm được.
Thân thiện với mọi môi trường: Động cơ điện (ắc quy) hoạt động hoàn toàn tĩnh lặng và không xả thải. Trọng lượng chưa tới 2 tấn được phân bổ đều ra 4 chân chống có đệm cao su giúp xe hoạt động tốt cả trên sàn đá hoa cương trong các đại sảnh khách sạn, trung tâm thương mại mà không làm xước vỡ nền.
Những lưu ý an toàn đặc thù khi sử dụng xe Genie TZ-50
Vì là dòng xe kéo theo có chân chống và cần vươn xa, các nguyên tắc vận hành sẽ khắt khe hơn so với xe cắt kéo:
A. Lưu ý khi thiết lập và vận hành nâng/hạ:
Bắt buộc bung chân chống: Tuyệt đối không bao giờ được nâng cần khi 4 chân chống thủy lực chưa được bung ra và tiếp đất vững chắc. Hệ thống an toàn (Interlock) của xe sẽ khóa lệnh nâng nếu cảm biến báo xe chưa đạt độ cân bằng tiêu chuẩn.
Không lót vật liệu xốp/dễ vỡ dưới chân chống: Tại các vị trí nền đất lún, phải lót các tấm gỗ đặc dày hoặc tấm lót nhựa chuyên dụng (Outrigger pads) dưới các chân chống để tăng diện tích tiếp xúc.
Không di chuyển khi đang nâng: Khác với xe cắt kéo tự hành có thể vừa nâng vừa bò chậm, dòng Genie TZ-50 tuyệt đối không thể di chuyển khi cần đang vươn. Bạn phải hạ hoàn toàn cần, thu chân chống lại rồi mới được dùng sức người hoặc xe kéo để chuyển sang vị trí mới.
B. Lưu ý an toàn trên lồng thao tác:
Bắt buộc dùng dây đai an toàn toàn thân (Full-body Harness): Đối với xe nâng dạng cần vươn (Boom lift), nguy cơ bị hất văng do hiệu ứng đòn bẩy khi cần vấp phải lực tác động hoặc gió giật là rất cao. Dây đai an toàn phải được móc dây nối (Lanyard) vào điểm neo đã thiết kế sẵn trên lồng.
Giới hạn không gian làm việc: Kích thước lồng khá nhỏ (1.12 x 0.68 m) và tải trọng 227 kg. Chỉ phù hợp tối đa cho 1-2 thợ và dụng cụ cơ bản. Tuyệt đối không treo, móc thêm hàng hóa, ống thép nặng bên ngoài lan can lồng.
C. Lưu ý khi kéo xe trên đường:
Trước khi kéo, phải thu gọn cần về đúng vị trí khóa (Transport position).
Kiểm tra kỹ móc nối (hitch), dây xích an toàn (safety chains) và cắm giắc điện đồng bộ đèn xi-nhan/phanh với xe kéo.
Tuân thủ tốc độ kéo tối đa theo quy định của nhà sản xuất (thường không vượt quá 60-80 km/h tùy điều kiện đường sá). Chú ý góc cua vì chiều dài cơ sở của xe khá lớn.

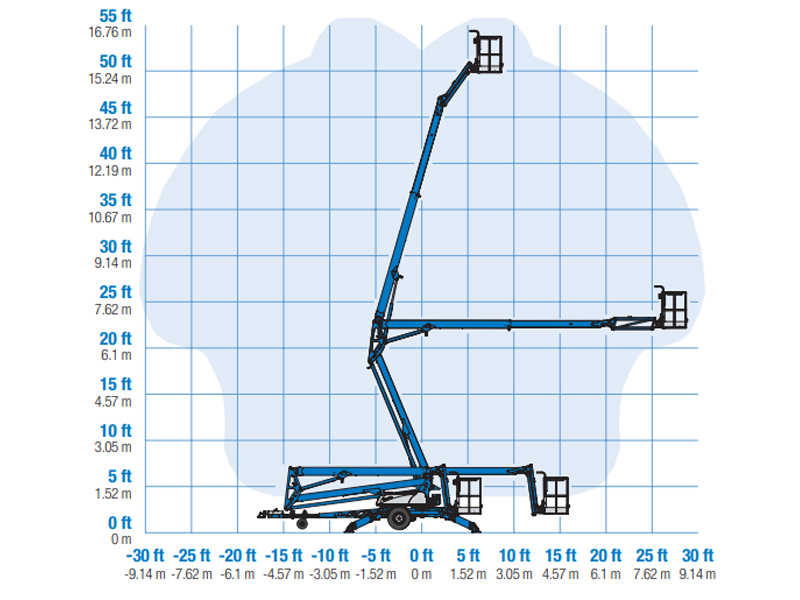

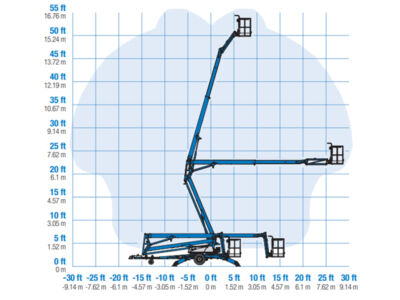

Bảng tải xe nâng người 17m chân nhện Genie TZ-50

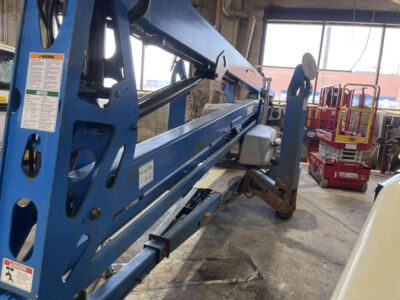

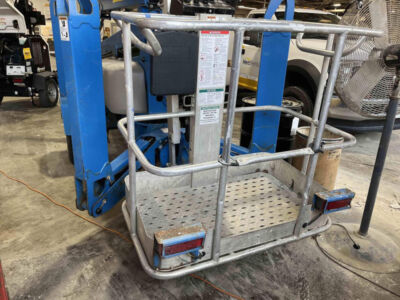

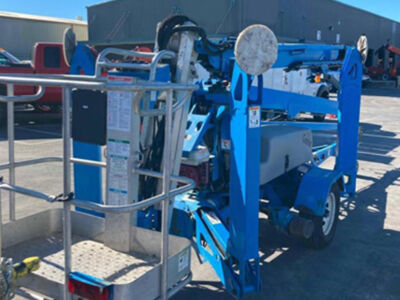

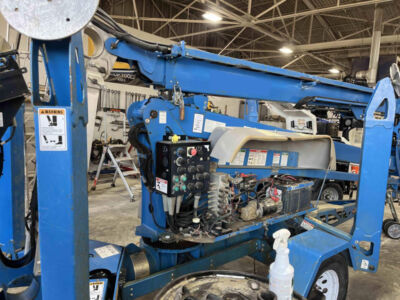

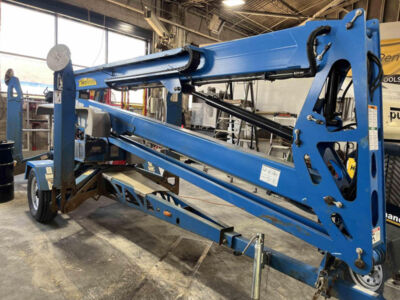

Hình ảnh xe nâng người 17m chân nhện Genie TZ-50
