Sự phát triển của công nghệ chế tạo đã mang đến những dây chuyền sản xuất tích hợp với năng suất khổng lồ, nhưng đi kèm với đó là kích thước siêu trường, siêu trọng. Đối với các doanh nghiệp vừa và nhỏ, hoặc các nhà máy nằm trong khu công nghiệp cũ có diện tích hạn chế, việc rước một “siêu cỗ máy” về xưởng mang theo một bài toán hóc búa: Làm sao để đưa máy vào vị trí mà không phải phá sập xưởng hay làm gián đoạn các dây chuyền đang hoạt động?
Việc đưa một khối sắt thép nặng hai mươi tấn lọt qua một cánh cửa hẹp và luồn lách qua các góc cua vuông góc trong nhà xưởng đòi hỏi nhiều hơn là sức mạnh cơ bắp. Đó là một nghệ thuật của sự tính toán không gian, ứng dụng vật lý động lực học và sử dụng các thiết bị nâng hạ đặc chủng.
Bài viết dưới đây sẽ phân tích chi tiết toàn bộ quy trình và kỹ thuật giải quyết bài toán không gian hẹp, đồng thời giới thiệu địa chỉ uy tín hàng đầu tại Việt Nam chuyên đảm nhận trọng trách này.
Khảo sát không gian và lên phương án
Mọi sai lầm trong không gian hẹp đều phải trả giá bằng tiền, thậm chí là tai nạn lao động nghiêm trọng. Trước khi chiếc máy rời khỏi xe rơ-moóc, kỹ sư lắp đặt phải tiến hành một cuộc “khám xét” toàn diện nhà xưởng.
Đo đạc kích thước cửa ra vào, lối di chuyển vào vị trí lắp đặt máy
Khoảng lọt lòng của các cửa ra vào: Không chỉ đo chiều rộng và chiều cao lọt lòng của khung cửa cuốn, kỹ sư còn phải tính toán đến độ dốc của dốc lên cửa. Khi đưa máy qua một con dốc, phần đầu hoặc phần đuôi máy sẽ bị vểnh lên, làm tăng chiều cao tổng thể thực tế so với khi máy nằm trên mặt phẳng.
Hệ thống chướng ngại vật trên cao: Trong các nhà xưởng cũ, không gian phía trên thường chằng chịt hệ thống đường ống cứu hỏa, ống thông gió, máng cáp điện và dầm cầu trục. Việc tính toán đường đi phải đảm bảo điểm cao nhất của cỗ máy khi được kích lên bằng con lăn không va chạm vào bất kỳ hệ thống cơ điện nào trên trần nhà.
Bán kính vòng cua (góc xoay trở): Đây là điểm “chết người” nhất. Một hành lang thẳng có thể rộng rãi, nhưng để rẽ máy vuông góc chín mươi độ vào vị trí lắp đặt, đường chéo của cỗ máy có thể sẽ vướng vào các cột chịu lực hoặc vách ngăn. Kỹ sư phải dùng phần mềm vẽ kỹ thuật mô phỏng lại đường đi, đảm bảo “góc quét” của cỗ máy khi xoay không va chạm vào kết cấu xưởng.

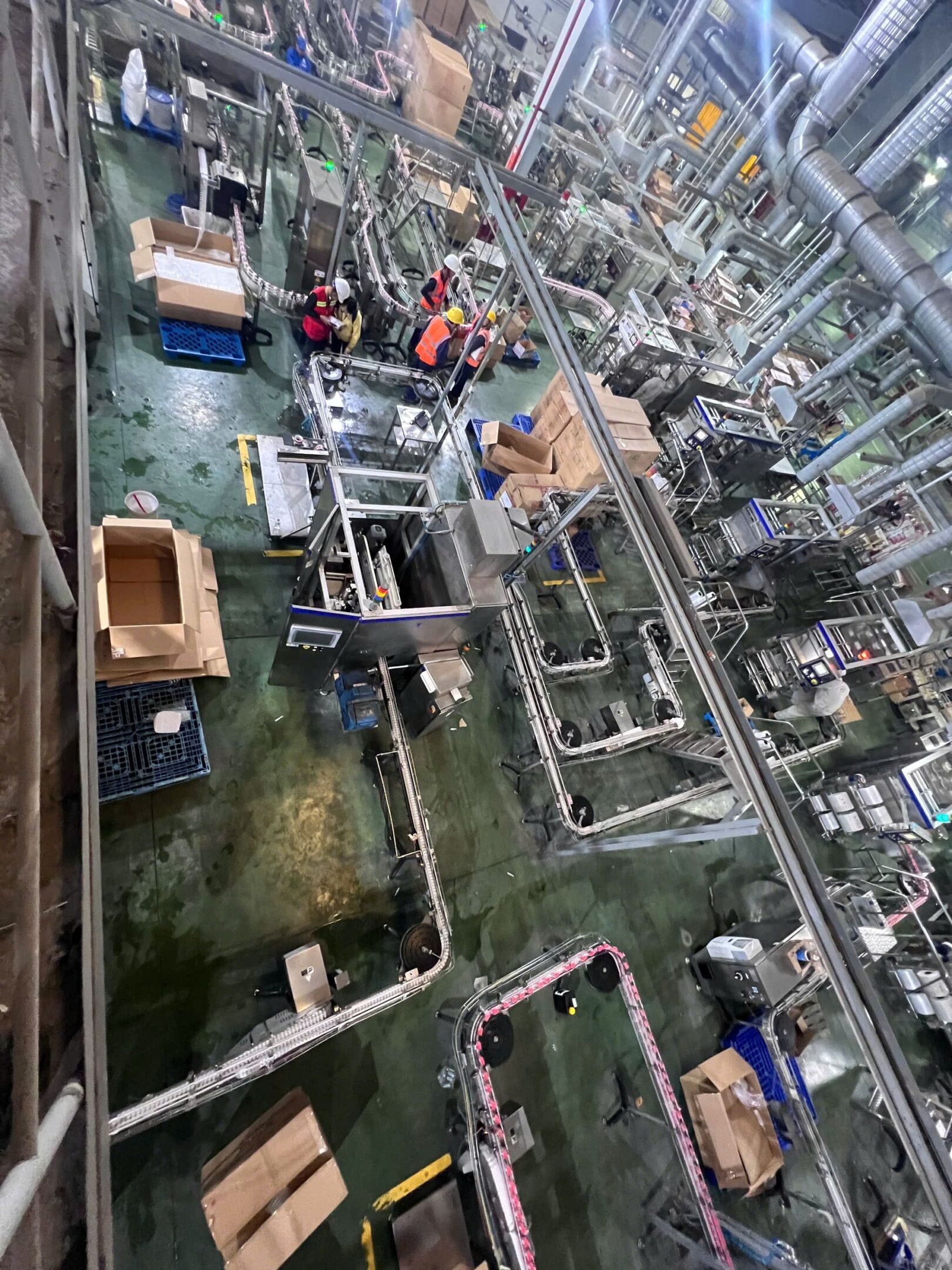

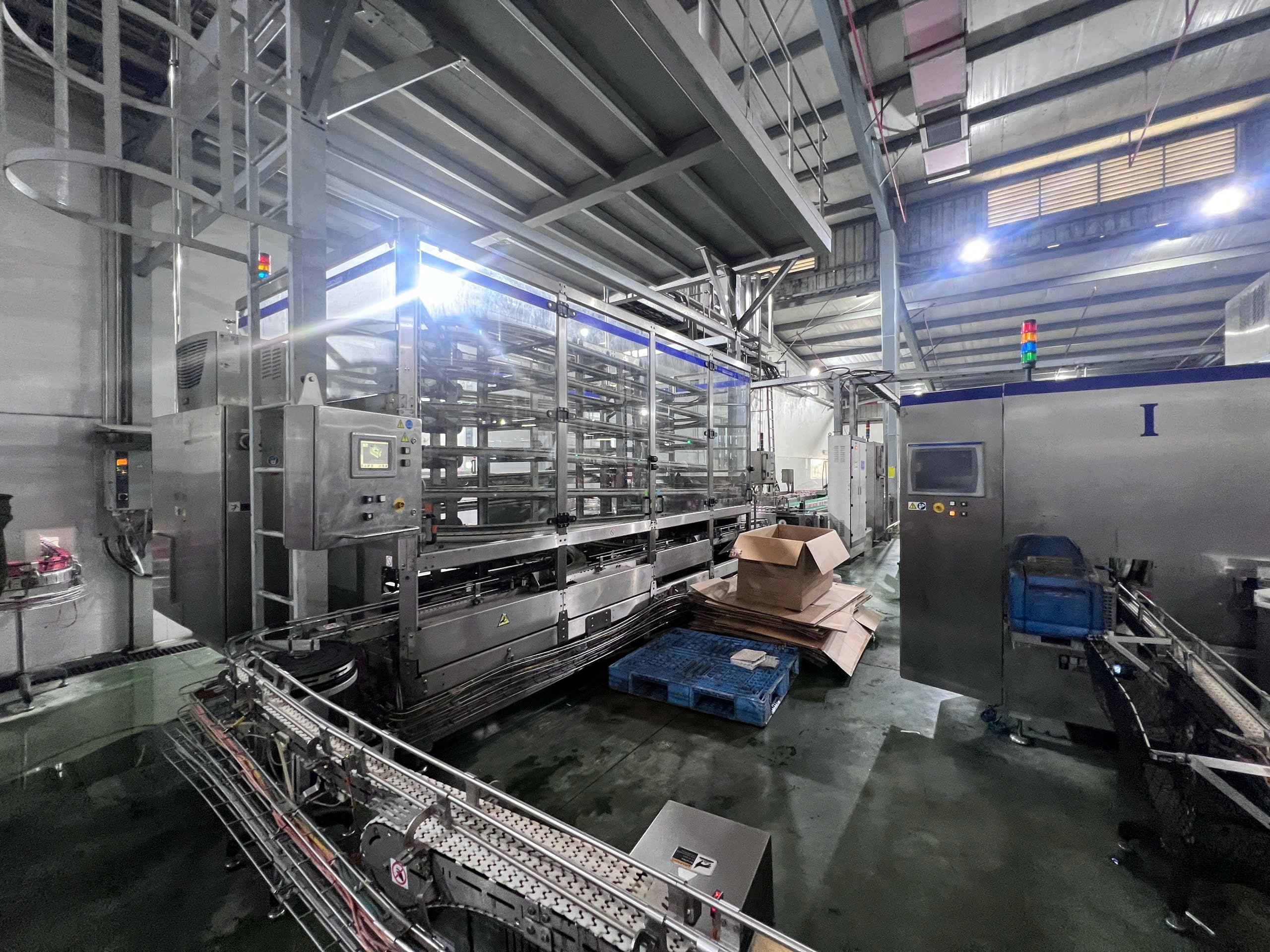

Khảo sát nhà máy sữa và lên phương án làm việc
Đánh giá sức chịu tải của nền móng (bài toán tải trọng điểm)
Một chiếc xe nâng ba tấn có thể chạy bình thường trên nền nhà xưởng, nhưng điều đó không có nghĩa là nền xưởng sẽ chịu được cỗ máy hai mươi tấn lăn trên các con rùa chuyển hàng.
Khi máy móc siêu nặng được đặt lên các rùa di chuyển có bánh xe nhỏ, toàn bộ trọng lượng hàng chục tấn sẽ dồn vào diện tích tiếp xúc chỉ bằng vài bao diêm của bánh xe. Đây gọi là tải trọng điểm.
Nếu nền xưởng rỗng bên dưới, hoặc lớp bê tông quá mỏng, tải trọng điểm này sẽ ngay lập tức băm nát lớp sơn nhựa tổng hợp chống tĩnh điện, làm lún nứt hoặc sụt lún toàn bộ nền móng.
Giải pháp kỹ thuật: Kỹ sư phải sử dụng các tấm tôn thép dày lót dọc theo tuyến đường di chuyển để phân tán lực. Tấm thép đóng vai trò như một cây cầu, biến tải trọng điểm thành tải trọng phân bố đều, bảo vệ an toàn tuyệt đối cho hạ tầng xưởng.
Kho thiết bị đặc chủng dành cho không gian hẹp
Không gian nhỏ cấm cửa các loại xe cẩu bánh lốp hay xe nâng hàng cỡ lớn. Để di chuyển những gã khổng lồ trong một diện tích chật hẹp, các đơn vị thi công chuyên nghiệp phải sử dụng đến những “vũ khí” cơ khí đặc chủng.
Hệ thống nâng di chuyển bằng đệm khí (công nghệ rùa hơi)
Rùa hơi là công nghệ đỉnh cao và là “cứu cánh” tuyệt vời nhất cho bài toán không gian hẹp, đặc biệt là trong các xưởng sản xuất linh kiện điện tử, phòng sạch vô trùng hay xưởng có nền sơn cao cấp.
Nguyên lý hoạt động: Thay vì dùng bánh xe cao su hay sắt, hệ thống này sử dụng các mâm chứa khí nén. Khi khí nén áp lực cao được bơm vào, nó tạo ra một màng không khí siêu mỏng giữa mâm khí và mặt sàn.
Hiệu quả: Cỗ máy nặng hàng chục tấn sẽ được nhấc bổng lên và “trượt” trên đệm không khí này. Ma sát lúc này gần như bằng không. Chỉ cần sức đẩy của một đến hai người thợ là có thể nhẹ nhàng đẩy, xoay vòng ba trăm sáu mươi độ cỗ máy khổng lồ trong một không gian cực kỳ chật hẹp mà hoàn toàn không để lại một vết xước nào trên mặt sàn.
Vận chuyển máy móc bằng rùa hơi tại nhà máy Lens

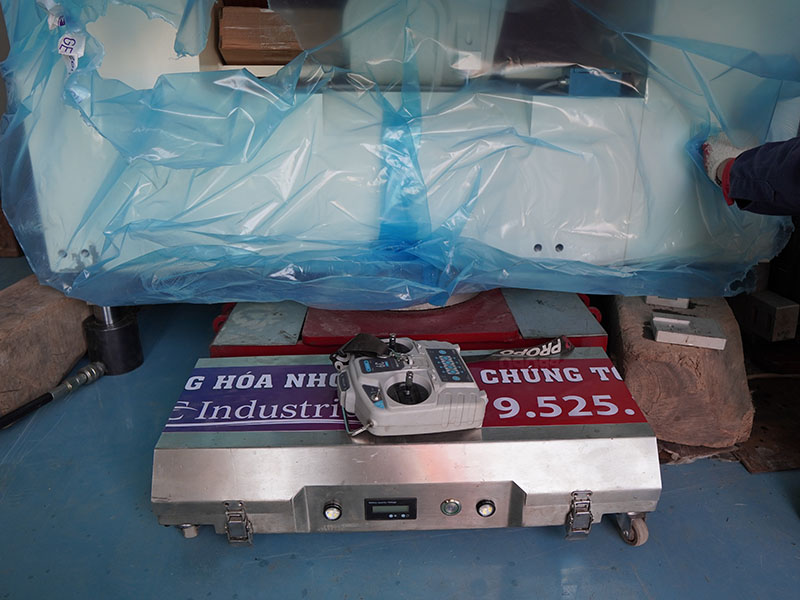

Hệ thống rùa điện tự hành (công nghệ di chuyển không dây)
Rùa điện là công nghệ đỉnh cao và là “cứu cánh” tuyệt vời nhất cho bài toán không gian hẹp, đặc biệt là trong các xưởng sản xuất có lối đi ngoằn ngoèo, không gian yêu cầu sự tĩnh lặng, không có khí thải hoặc nơi xe cơ giới không có góc để lùi lách.
Nguyên lý hoạt động: Thay vì dùng sức đẩy của con người hay xe kéo cồng kềnh, hệ thống này sử dụng các cụm bàn trượt chịu tải siêu trọng được tích hợp động cơ điện có lực kéo xoắn cực lớn và cơ cấu bẻ lái tự động. Toàn bộ cụm rùa nằm lọt thỏm dưới gầm máy, nhận lệnh trực tiếp từ người thợ thông qua một chiếc bảng điều khiển từ xa không dây.
Hiệu quả: Cỗ máy nặng hàng chục tấn sẽ được chuyên chở vững chãi trên các bánh xe đúc từ nhựa tổng hợp cao cấp. Không cần khoảng trống lớn để quay đầu, hệ thống có thể tự bẻ lái xoay vòng ba trăm sáu mươi độ ngay tại chỗ. Chỉ cần một người thợ thao tác cần gạt nhích đi từng phần nghìn mi-li-mét, cỗ máy khổng lồ sẽ dễ dàng luồn lách qua những góc cua vuông góc cực kỳ chật hẹp một cách an toàn tuyệt đối mà hoàn toàn không để lại vết xước nào trên mặt nền nhà xưởng.
Rùa điện vận chuyển máy móc tại Bắc Giang

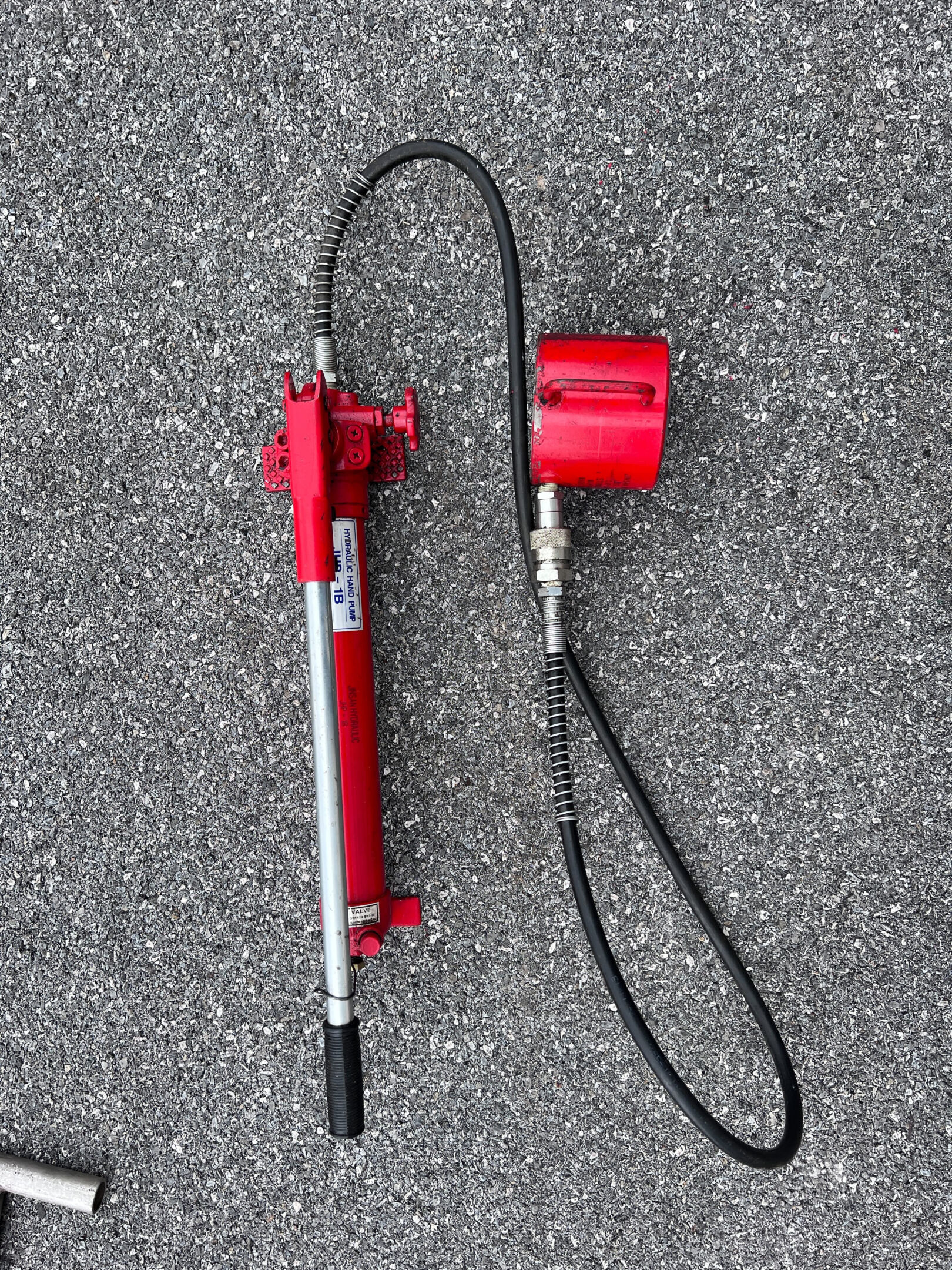

Kích thủy lực chân thấp và rùa lăn
Đối với các nền xưởng bê tông thô không thể dùng hệ thống đệm khí, rùa lăn bằng thép lai bánh nhựa chịu lực là lựa chọn thay thế.
Kích thủy lực rùa (kích móc chân thấp): Khác với kích ô tô thông thường, loại kích này có phần móc siêu mỏng, có thể luồn vào khe hở chỉ cao hai xen-ti-mét dưới gầm máy. Chúng dùng áp suất thủy lực để từ từ đội bổng cỗ máy lên.
Rùa chuyển hàng: Sau khi máy được kích lên, các rùa (bàn trượt có nhiều bánh xe nhỏ) sẽ được đưa vào các góc. Hệ thống rùa này có đĩa xoay phía trên, cho phép bẻ lái máy móc ở những góc cua hẹp nhất.
Cổng trục đẩy tay hợp kim nhôm di động
Tại những vị trí sát tường, xe cẩu không thể thò cần vào, xe nâng không có góc lùi để nhấc hàng, bắt buộc phải dùng cổng trục đẩy tay.
Đây là một khung giàn giáo bằng thép hoặc hợp kim nhôm siêu nhẹ hình chữ U ngược, có bánh xe di chuyển. Vắt ngang qua khung là một dầm chịu lực gắn tời xích điện hoặc tời kéo tay.
Cổng trục này có thể tháo lắp linh hoạt ngay bên trong góc xưởng. Nó di chuyển trùm qua cỗ máy, cẩu bổng cỗ máy lên theo phương thẳng đứng, tịnh tiến cỗ máy vào vị trí bệ móng rồi hạ xuống với độ chính xác tuyệt đối mà không cần bất kỳ không gian lùi hay xoay tròn
Nghệ thuật tháo dỡ và lắp ráp dạng mô-đun (chia để trị)
Khi cỗ máy thực sự to hơn cánh cửa hoặc không thể qua lọt góc cua hành lang, biện pháp kỹ thuật duy nhất và cuối cùng là áp dụng chiến lược tháo dỡ cỗ máy thành các cụm bộ phận nhỏ hơn. Đây là công đoạn rủi ro nhất, đòi hỏi sự can thiệp của các kỹ sư chế tạo máy thực thụ.
Tháo dỡ có kiểm soát
Không phải cứ lấy cờ-lê tháo rời mọi thứ là xong. Việc tháo rời một máy gia công điều khiển số hay một hệ thống ép nhựa liên hoàn đòi hỏi quy trình khắt khe:
Sao lưu dữ liệu: Trước khi rút điện, toàn bộ tham số, chương trình chạy dao và tọa độ gốc trong não bộ của tủ điều khiển phải được sao lưu ra thiết bị lưu trữ ngoài.
Xả năng lượng dư: Toàn bộ dầu thủy lực trong các ống dẫn, khí nén trong các bình chứa phải được xả bỏ để tránh nguy cơ cháy nổ hoặc vỡ ống khi tháo khớp nối.
Đánh dấu điểm kết nối: Hàng ngàn sợi cáp điện, đường ống dầu phải được bọc thẻ nhựa đánh dấu mã số theo sơ đồ bản vẽ. Bất kỳ sự cắm nhầm dây nào khi lắp lại cũng sẽ làm chập cháy hệ thống.
Tháo rời bộ phận phụ trợ: Tháo bỏ khung vỏ che chắn bằng tôn, lồng kính bảo vệ, băng tải dọn phế liệu, và tủ điện điều khiển khỏi thân máy chính. Lúc này, cỗ máy chỉ còn lại khung xương chịu lực bằng gang nguyên khối, giúp giảm cả chiều rộng lẫn chiều cao, dễ dàng lách qua khe hở của xưởng.
Tháo dỡ máy móc
Cố định cơ cấu trượt tĩnh
Khi máy bị tháo rời một phần, các bộ phận mang dao cắt hay cụm trục chính sẽ bị mất điểm tựa. Nếu cứ thế di chuyển, các lực xóc nảy sẽ làm chúng trượt tự do, va đập làm vỡ nát các trục ren chính xác bên trong.
Kỹ sư bắt buộc phải chế tạo các đồ gá bằng thép, hoặc dùng chêm gỗ chèn cứng các khối trượt lại. Khóa chặt các trục tọa độ để chúng trở thành một khối thống nhất, chống lại mọi lực quán tính trong lúc luân chuyển qua không gian hẹp.
Kỹ thuật trượt bậc thang và xử lý sự cố thay đổi kết cấu tạm thời
Kỹ thuật đưa máy xuống hố móng sâu
Có nhiều loại máy dập lớn yêu cầu phải đặt sâu dưới hố móng âm sàn vài mét. Trong không gian nhà xưởng có trần thấp, xe cẩu không thể vươn cần để thả máy xuống hố.
Kỹ thuật xây tháp gỗ: Đơn vị thi công sẽ xếp các thanh gỗ đặc vuông vức chất đống lên nhau thành một khối đặc từ dưới đáy hố móng lên ngang bằng mặt sàn.
Rùa đẩy sẽ chuyển cỗ máy nằm yên vị trên đống gỗ này.
Sau đó, công nhân sẽ dùng kích thủy lực đội máy lên một chút, rút dần từng lớp gỗ ở dưới ra, rồi hạ kích xuống. Cứ làm liên tục, cỗ máy sẽ từ từ chìm dần xuống đáy hố móng một cách an toàn tuyệt đối mà không cần dùng đến cần cẩu.
Thay đổi kết cấu xưởng tạm thời
Nếu mọi biện pháp luồn lách đều vô vọng, việc mở rộng không gian tạm thời là bắt buộc.
Cắt dỡ một phần vách tôn bao che của xưởng, đập bỏ tạm thời một khung tường gạch không chịu lực trọng yếu.
Nếu không thể đi từ cửa chính, một số phương án táo bạo hơn sẽ được áp dụng: Dỡ bỏ tấm lợp mái xưởng, thuê cần cẩu siêu trọng đứng từ ngoài đường lớn, vươn cần nhấc bổng cỗ máy qua nóc xưởng và thả thẳng đứng xuống đúng vị trí bên trong. Sau khi hoàn tất, đội ngũ xây dựng sẽ tiến hành lợp lại mái tôn như cũ.
Tháo mái nhà để đưa máy móc vào trong nhà máy
Rủi ro khôn lường khi giao phó cho các đơn vị nghiệp dư
Đưa một cỗ máy đi qua không gian rộng lớn đã khó, đưa nó luồn lách trong một xưởng hẹp còn khó gấp trăm lần. Tại Việt Nam, nhiều chủ doanh nghiệp vì muốn tiết kiệm một phần nhỏ chi phí đã mắc sai lầm chí mạng khi thuê mướn các đội nhóm bốc xếp thời vụ, thiếu trang thiết bị và kỹ năng. Hậu quả để lại thường cực kỳ tàn khốc:
Hỏng hóc máy móc nghiêm trọng: Do không có hệ thống đệm khí hay rùa tải xịn, thợ nghiệp dư thường dùng ống sắt lăn dưới gầm máy. Máy dễ dàng bị trượt khỏi ống lăn, đổ sập. Hoặc khi chèn ép máy qua cửa hẹp, các va quệt sẽ làm móp méo vỏ máy, vỡ bảng điều khiển điện tử, làm mất độ chính xác hình học.
Sập nền, sập kết cấu xưởng: Không biết tính toán tải trọng phân bố, việc đẩy máy có thể làm sập hệ thống hầm ngầm, đường ống nước, hoặc phá nát toàn bộ mặt nền xưởng trị giá hàng tỷ đồng.
Tai nạn lao động: Trong không gian hẹp, nếu máy bị lật, người lao động đứng xung quanh không có không gian để thoát thân.
Tổn thất không được đền bù: Các tổ đội tự phát không bao giờ mua hợp đồng bảo hiểm rủi ro hàng hóa. Khi sự cố xảy ra, họ không có khả năng đền bù, để lại cho doanh nghiệp khoản thiệt hại tài sản khổng lồ.
Nhận diện các đơn vị lắp đặt máy móc “kém chuyên nghiệp” để tránh rủi ro tài sản
Công ty Công nghiệp MC – Chuyên gia giải mã không gian hẹp, điểm tựa uy tín của mọi nhà máy
Đứng trước khối tài sản có giá trị khổng lồ và yêu cầu kỹ thuật vô cùng khắt khe, doanh nghiệp của bạn cần một “nhạc trưởng” thực thụ để chỉ huy bản giao hưởng cơ điện phức tạp này. Công ty Công nghiệp MC tự hào là cái tên bảo chứng cho sự an toàn và thành công của hàng trăm dự án luân chuyển thiết bị siêu trọng trong môi trường không gian chật hẹp.
Công ty Công nghiệp MC không chỉ là đơn vị cho thuê máy móc công trình, mà là nhà thầu cung cấp giải pháp luân chuyển thiết bị toàn diện.
Vì sao các tập đoàn sản xuất lớn tại Việt Nam lựa chọn Công ty Công nghiệp MC cho những không gian hẹp nhất?
Năng lực thiết bị đặc chủng vượt trội: Chúng tôi làm chủ công nghệ di chuyển không ma sát bằng hệ thống đệm khí nhập khẩu. Bên cạnh đó là hệ thống cổng trục thủy lực nhỏ gọn, xe nâng hàng chuyên dụng cho góc hẹp, và các thiết bị lấy thăng bằng tia la-ze giúp giải quyết triệt để mọi chướng ngại vật.
Di dời máy
Khảo sát không gian bằng tư duy kỹ sư: Đội ngũ kỹ sư sẽ đến tận xưởng, thực hiện đo lường không gian ba chiều. Từ đó lập bản thuyết minh biện pháp thi công minh bạch, vẽ rõ đường đi nước bước trước khi tiến hành.
Đội ngũ nhân sự trí thức kết hợp thực chiến: Là sự kết hợp hoàn hảo giữa chuyên gia tự động hóa (sao lưu dữ liệu, tháo dỡ dây chuyền), thợ cơ khí lành nghề và thợ lái máy nâng lão luyện.
Cam kết pháp lý và bảo hiểm rủi ro: Mọi dự án đều đi kèm với hợp đồng bảo hiểm trách nhiệm hàng hóa. Cỗ máy của bạn sẽ được bảo vệ tuyệt đối từ giây phút ngắt điện cho đến khi chạy ra sản phẩm hoàn chỉnh tại góc xưởng mới.
