1. Sơ đồ tải là gì? Và tại sao người thuê cẩu cần quan tâm đến nó?
Sơ đồ tải (Load Chart) là bảng thông số kỹ thuật cho biết khả năng nâng tối đa của xe cẩu tại các điều kiện làm việc khác nhau. Dù bạn không trực tiếp vận hành cẩu, việc hiểu sơ đồ tải sẽ giúp bạn:
- Chọn đúng loại xe cẩu phù hợp với yêu cầu công việc.
- Đảm bảo an toàn thi công, tránh lật xe, sập công trình.
- Tiết kiệm chi phí thuê xe, tránh phải đổi xe giữa chừng.
💡 Một sai lầm phổ biến là chỉ hỏi “xe cẩu bao nhiêu tấn” mà quên rằng khả năng nâng thay đổi rất lớn tùy theo khoảng cách và độ cao nâng.
2. Phân biệt các loại sơ đồ tải theo từng dòng xe cẩu
Không phải sơ đồ tải nào cũng giống nhau. Mỗi loại xe cẩu sẽ có cấu hình và cách đọc khác nhau:
🔸 Cẩu bánh lốp (Mobile Crane)
- Di chuyển linh hoạt trên đường phố, phù hợp công trình đô thị.
- Sơ đồ tải hiển thị theo từng bán kính và độ cao, có thêm phần thông tin về chân chống (outrigger).
- Phù hợp nâng hàng ở khu vực dễ tiếp cận.
📍Ví dụ: Xe cẩu bánh lốp 25 tấn Tadano – có bảng tải khi cẩu mở 4 chân, 2 chân hoặc không mở chân.
🔸 Cẩu bánh xích (Crawler Crane)
- Di chuyển bằng xích, thích hợp địa hình mềm, không cần trải đường.
- Sơ đồ tải chia theo cấu hình cần (cần chính, cần phụ, số đoạn cần, góc cần).
- Có bảng phụ riêng khi cẩu đang di chuyển hoặc dừng tại chỗ.
📍Ví dụ: Khi cẩu di chuyển – tải trọng cho phép giảm tới 30% so với khi đứng yên.
🔸 Cẩu địa hình (Rough Terrain Crane)
- Dùng cho khu vực gồ ghề, công trường khó tiếp cận.
- Sơ đồ thường có thêm thông số độ nghiêng mặt bằng, góc quay cần, và khả năng chống lật.
📍Ví dụ: Với mặt bằng nghiêng 5 độ – tải trọng bị giảm 20% để đảm bảo an toàn.
3. Những yếu tố ảnh hưởng đến khả năng nâng của xe cẩu
| ⚙️ Yếu tố | 📝 Tác động đến tải trọng |
|---|---|
| Bán kính nâng | Càng xa xe, lực đòn bẩy càng lớn, tải trọng càng giảm. |
| Chiều cao nâng | Cần càng dài để nâng càng cao, tải trọng giảm theo. |
| Góc cần (Boom angle) | Góc càng lớn (gần thẳng đứng), nâng càng khỏe. |
| Chiều dài cần (Boom length) | Cần càng dài, tải nâng càng giảm – đặc biệt ở đầu cần. |
| Số đoạn cần | Mỗi đoạn cần mở ra sẽ ảnh hưởng đến trọng tâm và sức nâng. |
| Cấu hình chân chống | Mở hết 4 chân sẽ nâng được tối đa. Mở không đầy đủ – sức nâng giảm mạnh. |
| Độ dốc mặt bằng | Mặt nghiêng ảnh hưởng đến ổn định, có thể làm lật cẩu nếu không cân bằng. |
📍 Ví dụ thực tế:
Cùng một xe cẩu 50 tấn, nếu dựng cần ở góc 80 độ, bán kính 4m có thể nâng 20 tấn. Nhưng nếu vươn cần ra 15m, góc cần hạ xuống 60 độ, chỉ còn nâng được… 3.2 tấn!
4. Hướng dẫn từng bước cách đọc sơ đồ tải (đơn giản như xem bản đồ)
👣 Bước 1: Xác định vị trí xe và vị trí cần đặt hàng
- Xe đậu ở đâu? Hàng đặt ở đâu?
- Khoảng cách từ xe đến điểm cần đặt là bao nhiêu mét?
👉 Ghi nhận con số đó làm bán kính.
👣 Bước 2: Xác định chiều cao cần nâng
- Đưa hàng lên nóc nhà bao nhiêu tầng?
- Hoặc đặt hàng xuống hố sâu bao nhiêu mét?
👉 Từ đó biết chiều cao nâng cần thiết.
👣 Bước 3: Tra bảng sơ đồ tải của xe cẩu
Kỹ sư hoặc đơn vị cho thuê sẽ cung cấp sơ đồ. Bạn tìm dòng phù hợp:
- Bán kính = 10m
- Chiều cao = 12m
- → Xem tải trọng tối đa
📍 Nếu tải trọng cần nâng là 4 tấn mà sơ đồ ghi chỉ nâng được 3 tấn tại vị trí đó → bạn cần đổi sang xe cẩu lớn hơn hoặc đưa xe cẩu lại gần hơn.
5. Những sai lầm thường gặp khi không hiểu sơ đồ tải
| ❌ Sai lầm | 🚨 Hậu quả |
|---|---|
| Chỉ hỏi “xe cẩu bao nhiêu tấn” mà không nêu rõ khoảng cách nâng | Dễ chọn sai loại xe, cẩu không nâng được |
| Không khảo sát thực địa trước khi thuê | Xe cẩu không vào được vị trí, phải gọi thêm xe trung chuyển |
| Đặt hàng quá xa so với vị trí cẩu | Cần kéo dài cần → mất tải trọng, phải thuê xe lớn hơn |
| Không làm việc với thợ lái có kinh nghiệm | Gặp tình huống lúng túng, phát sinh nguy hiểm |
6. Vậy, nếu không rành kỹ thuật – phải làm sao?
Đơn giản thôi – hãy tìm đơn vị cho thuê xe cẩu uy tín như MC Industries, nơi luôn:
- Khảo sát tận nơi để xác định bán kính – chiều cao.
- Tư vấn chọn đúng loại xe theo sơ đồ tải phù hợp.
- Cung cấp thợ lái chuyên nghiệp, hiểu rõ kỹ thuật và an toàn.
- Bảo hiểm trách nhiệm rõ ràng – giúp bạn yên tâm khi thi công.

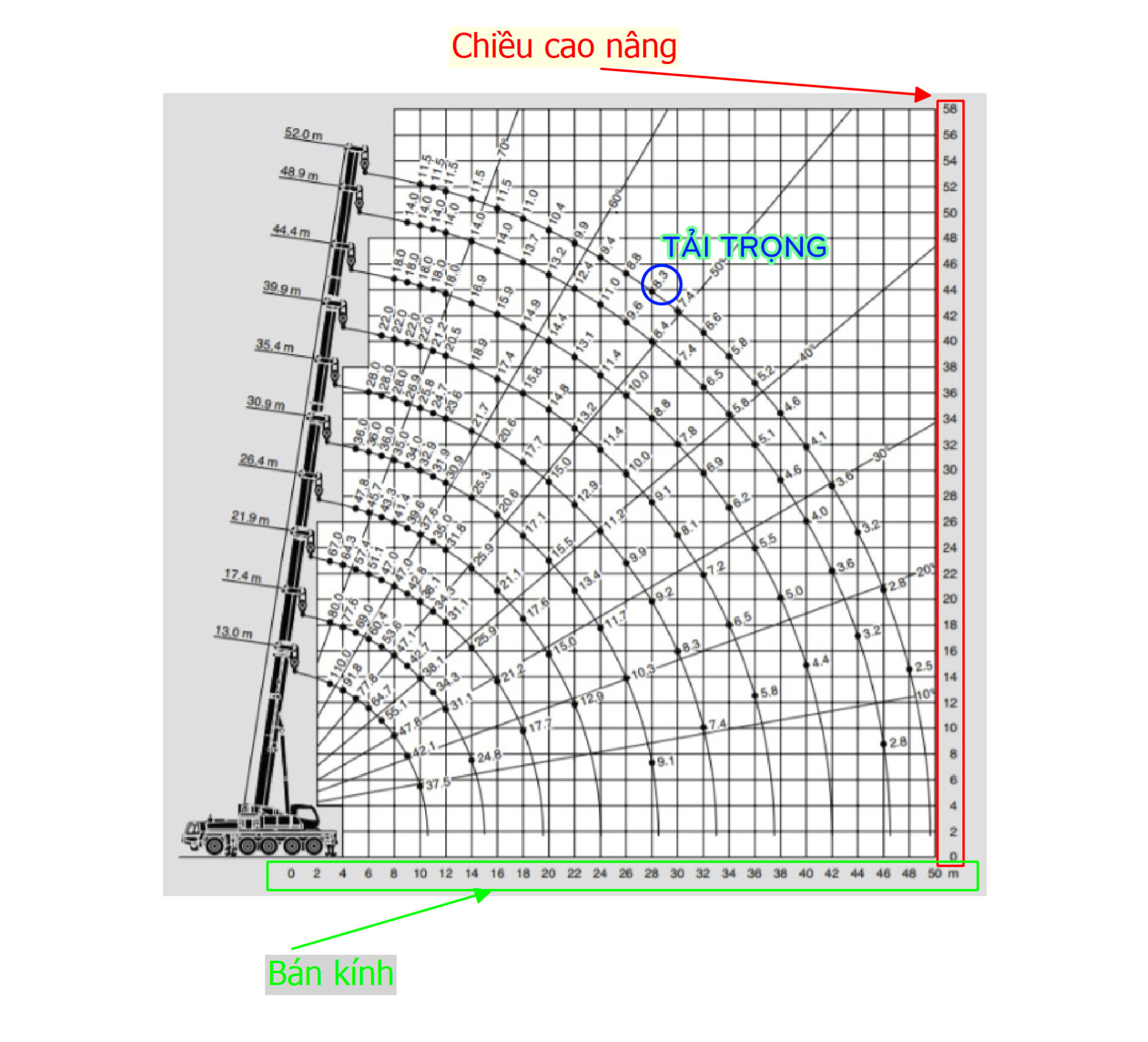

7. Minh họa bảng tải cẩu
8. FAQ – Câu hỏi thường gặp
❓ 1. Nếu tải trọng hàng nằm giữa hai giá trị trong sơ đồ thì sao?
➡️ Trả lời: Luôn chọn theo mức thấp hơn. Ví dụ: nếu hàng nặng 3.5 tấn, nhưng tại bán kính đó sơ đồ ghi:
- 4m = 4 tấn
- 5m = 3.2 tấn → Hàng nằm ở 4.5m → dùng mức thấp hơn: 3.2 tấn là chuẩn.
❓ 2. Có được phép làm “xê xích” sai số chút xíu không?
➡️ Trả lời: Tuyệt đối KHÔNG. Tải trọng đã tính theo giới hạn an toàn, sai số nhỏ cũng gây rủi ro cực lớn. Hãy luôn tuân thủ nghiêm ngặt.
❓ 3. Làm sao để biết sơ đồ tải có chính xác không?
➡️ Trả lời:
- Sử dụng xe cẩu còn nguyên sách kỹ thuật chính hãng.
- Thợ lái phải được đào tạo bài bản, có kinh nghiệm xử lý trường hợp tải trọng sát ngưỡng.
- Thuê từ đơn vị chuyên nghiệp như MC Industries, có bảo hiểm và kiểm định định kỳ.
